انواع کاسه‌ نمد

انواع کاسه نمد به منظور پوشش دادن به تقاضاهای صنعت آب‌بندی برای آب‌بندی مایعات ساخته و عرضه شده است. پیش از مطالعه این مقاله جهت کسب اطلاعات بیشتر در مورد کاسه‌نمد مقاله “جنس و روش نام گذاری کاسه نمد” را مطالعه بفرمایید.
عوامل زیر از جمله مهمترین پارامترهای تاثیرگذار در انتخاب کاسه‌نمد برای آب‌بندی مطلوب است به نحوی که بدون در نظر گرفتن این موارد، انتخاب کاسه‌نمد به صورت تصادفی بوده و امکان بروز هر نوع مشکلی برای دستگاه یا ماشین وجود خواهد داشت.

• دمای سطح تماس محور و کاسه‌نمد
• میزان آلودگی، گرد و غبار، خاک و غیره به محل تماس از سمت بیرون ماشین
• میزان آلودگی به محل تماس از سمت داخل ماشین
• مقدار نیروی شعاعی اعمالی لبه کاسه‌نمد
• سرعت دورانی محور
• میزان روغنکاری لبه کاسه‌نمد
• سازگاری جنس کاسه‌نمد با مایعی که قرار است آب‌بندی شود
• کیفیت صافی سطح محور
• میزان دقت دایره‌ای بودن سطح مقطع محور
• میزان خارج از مرکز بودن محور
• میزان تاب محور
• میزان لقی شعاعی محور
• میزان عدم همراستایی مرکز محور با مرکز کاسه‌نمد
•  روش نصب

از اینرو کاسه‌نمدهای مختلفی مطابق شکل 1 از نقطه نظر جنس، ابعاد، شکل ظاهری، کاربری و نحوه عملکرد ساخته و عرضه شده است.

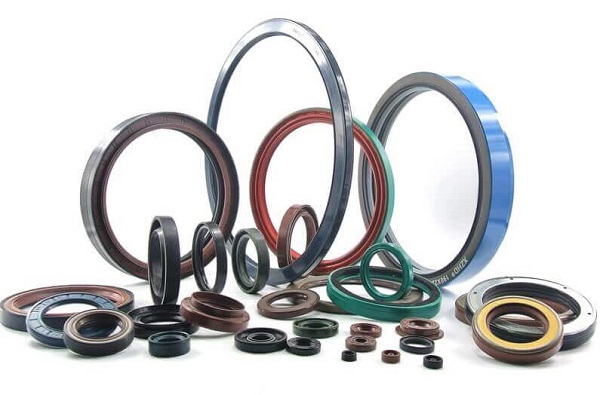

شکل1-انواع کاسه‌ نمد

شرکت‌های تولید و عرضه کاسه‌نمد از استانداردهای مختلف و خاص خود برای دسته‌بندی استفاده می‌کنند. در ادامه به به بررسی انواع کاسه نمد رایج در صنعت که توسط شرکت NOK عرضه شده است، پرداخته می‌شود.

کاسه‌نمد نوع S:

از انواع کاسه نمد می‌توان به کاسه‌نمد نوع S اشاره کرد که مطابق شکل 2 در دو نوع SB و SC عرضه می‌شود و دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: آب‌بندی روغن در محیط‌های بدون گرد وغبار و فشار حداکثر 0/3 بار
• توضیح: کاسه‌نمد مورد استفاده برای آب‌بندی روغن در محیط بدون گرد و غبار و آب‌بندی یکطرفه

شکل 2- از انواع کاسه نمد موجود در بازار، کاسه‌نمد نوع S

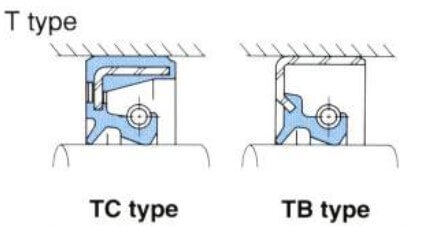

کاسه‌نمد نوع T:

این نوع کاسه‌نمد در سه نوع TB، TC و TCK تولید و عرضه شده است. شکل 3 دو نوع TB و TC را نشان می‌دهد که دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: آب‌بندی روغن در محیط حاوی گرد و غبار با فشار حداکثر 0/3 بار
• توضیح: این کاسه‌نمد زمانی استفاده می‌شود که یک سمت روغن وجود دارد و سمت دیگر حاوی گرد غبار ریز است.

شکل 3-کاسه‌نمد نوع T

 کاسه‌نمد نوع TCK :

• نوع حرکت محور: دورانی
• کاربرد: آب‌بندی روغن در محیط با حداکثر فشار 3/0 بار و حاوی آلودگی یا ماسه درشت
• توضیح: همانند TB و TC است ولی سازگاری با هوای محیط و قابلیت آب‌بندی گرد و خاک آن بیشتر است و اصطکاک آن با محور کمتر است.

شکل 4-کاسه‌نمد نوع TCK

کاسه‌نمد نوع V:

 از انواع کاسه نمد موجود در بازار، کاسه‌نمد نوع V که مطابق شکل 5 در دو نوع VB و VC تولید و عرضه شده است و دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: این کاسه‌نمد برای آب‌بندی گریس و گرد و غبار در محیط کم فشار استفاده می‌شود.
• توضیح: برای پیشگیری از نشتی گریس و ورود گرد و غبار استفاده می‌گردد.توصیه می‌شود که این کاسه‌نمد را با کاسه‌نمد نوع S به صورتی ترکیبی استفاده شود.

شکل 5-کاسه‌نمد نوع V

کاسه نمد نوع K:

این کاسه‌نمد مطابق شکل 6 در دو نوع KB و KC تولید و عرضه شده است و دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: برای آب‌بندی گریس در محیط با گرد و غبار استفاده در محیط کم فشار می‌شود.
• توضیح: برای آب‌بندی گریس در محیط با مقدار کم گرد و غبار استفاده می‌شود. می‌توان به جای این کاسه نمد از دو کاسه‌نمد V استفاده کرد.

شکل 6-کاسه‌نمد نوع K

کاسه‌نمد نوع TCV:

این کاسه‌نمد در شکل 7 نشان داده شده است و دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی روغن در محیط حاوی گرد و خاک و با فشار بالا
• توضیح: لبه‌های این کاسه‌نمد فنریت بیشتری دارد و بنابراین قادر به تحمل فشار محیط بیشتری برای محورهای با قطر کم برای آب‌بندی روغن دارد.

شکل 7- از انواع کاسه نمد، کاسه‌نمد نوع TCV

کاسه نمد نوع TCN:

شکل 8 از انواع کاسه نمد نوع TCN را نشان می‌دهد که دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی روغن در محیط حاوی گرد و خاک و با فشار بالا
• توضیح: این کاسه‌نمد دارای طوقه دوگانه‌ای است که قادر به تحمل فشارهای بالاتر برای محورهای با قطر زیاد برای آب‌بندی روغن است.

شکل 8-کاسه‌نمد نوع TCN

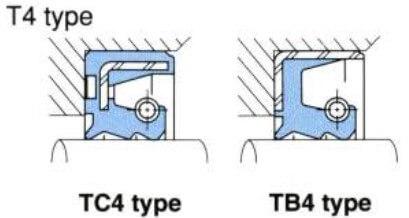

کاسه‌نمد نوع T4:

با توجه به شکل 9 یکی دیگر از انواع کاسه نمد در دو طرح TB4 و TC4 تولید و عرضه شده است و دارای مشخصات زیر است:

• نوع حرکت محور: رفت و برگشتی
• کاربرد: مناسب برای آب‌بندی روغن محورهای با حرکت رفت و برگشتی مانند محور جک
• توضیح: کاسه‌نمد با حداقل تغییر شکل برای آب‌بندی روغن محورهای با حرکت رفت و برگشتی و محیط تحت فشار

شکل 9-کاسه‌نمد نوع T4

کاسه‌نمد نوع J(PTFE):

شکل 10 این نوع کاسه‌نمد را نشان می‌دهد و دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی روغن موتورهای دوزمانه و تورک‌کانورتور یا مبدل گشتاور
• توضیح: کاسه‌نمد با خاصیت خودروغنکاری عالی و مخصوص محیط‌های با روغنکاری ضعیف یا گشتاور اصطکاکی کم

شکل 10-کاسه‌نمد نوع J

کاسه‌نمد نوع SA1J:

یکی دیگر از انواع کاسه نمد با مشخصات زیر در شکل 11 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: کاسه‌نمد مقاوم در مقابل مواد شیمیایی با فشار محیط بالا
• توضیح: این کاسه‌نمد دارای لبه آب‌بندی PTFE است و مقاومت آن در مقابل مواد شیمیایی عالی می‌باشد. فنر و طوقه فلزی از جنس فولاد ضدزنگ(SUS)و برای آب‌بندی مواد شیمیایی توصیه می‌شود.

شکل 11-کاسه‌نمد SA1J

کاسه‌نمدهای VJA و KA3J:

این کاسه‌نمدها با مشخصات زیر در شکل 12 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای دمنده‌ها، مخلوط‌کن‌ها و غذاساز
• توضیح: کاسه‌نمد با لبه آب‌بندی PTFE مقاومت عالی در مقابل مواد شیمیایی دارد. طوقه فلزی آن از فولاد ضدزنگ(SUS) ساخته شده است و برای آب‌بندی ذرات ریز یا مایعات با ویسکوزیته بالا مناسب می‌باشد.

شکل 12- انواع کاسه نمد  VAJ و KA3J

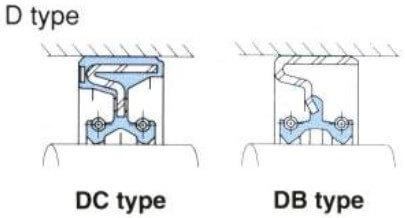

کاسه‌نمد نوع D:

با توجه به شکل 13 از انواع کاسه نمد که در دو نوع DB و DC تولید و عرضه شده است و دارای مشخصات زیر است:

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای جدا کردن دو نوع روغن
• توضیح: این کاسه‌نمد مجهز به دو لبه آب‌بندی در جهت مخالف یکدیگر است که نسبت به نصب دو کاسه‌نمد نوع S که به صورت پشت به پشت نصب شده باشه، فضای کمتری را اشغال می‌کند.

شکل 13-کاسه‌نمد نوع D

کاسه‌نمد نوع OC:

این کاسه‌نمد با مشخصات زیر در شکل 14 نشان داده شده است.

• نوع حرکت محور: دورانی(آب‌بندی روی بدنه در حال دوران انجام می‌شود)
• کاربرد: مناسب برای آّب‌بندی روغن یا گریس روی بدنه دستگاهی که در حال دوران است.
• توضیح: از این کاسه‌نمد برای آّب‌بندی روغن یا گریس دستگاه‌هایی که مجهز به بدنه در حال دوران هستند، استفاده می‌شود.

شکل 14-کاسه‌نمد نوع OC

کاسه‌نمد نوع QLFY:

 از انواع کاسه نمد موجود در بازار، این کاسه‌نمد با مشخصات زیر در شکل 15 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی اکسل تراکتور و تریلر
• توضیح: این کاسه نمد برای آب‌بندی روغن با ویژگی جداکردن آب گل‌آلود و روغن استفاده می‌شود.

شکل 15-کاسه‌نمد QLFY

کاسه‌نمد نوع VR:

شکل 16 این نوع کاسه‌نمد با مشخصات زیر را نشان می‌دهد.

• نوع حرکت محور: دورانی
• کاربرد: برای آب‌بندی گریس و گرد و خاک ماشین‌آلات مختلف
• توضیح: این کاسه‌نمد روی محور پرس شده و لبه آن به صورت لغزشی روی بدنه دستگاه قرار گرفته و آب‌بندی را انجام می‌دهد.

شکل 16-کاسه‌نمد VR

کاسه‌نمد نوع Z:

از انواع کاسه نمد، کاسه نمد نوع Z است که مطابق شکل 17 در دو نوع ZF و ZT با مشخصات زیر تولید و عرضه شده است.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی گریس یاتاقان صنعتی
• توضیح: این کاسه‌نمد برای آب‌بندی گریس یاتاقان صنعتی استفاده می‌شود. نوع ZT ویژگی گردگیری نیز دارا است.

شکل 17-کاسه نمد Z

کاسه‌نمد SBB:

این کاسه‌نمد با مشخصات زیر در شکل 18 نمایش داده شده است.

• نوع حرکت محوری: دورانی
• کاربرد: مناسب برای آب‌بندی آب و روغن در محیط‌های بدون گرد و خاک برای محورهای با قطر بیش از 300 میلیمتر
• توضیح: این کاسه‌نمد نسبت به نوع SB می‌تواند برای دورها بالا و قطر محور زیاد در محیط بدون گرد و خاک استفاده شود.

شکل 18-کاسه‌نمد نوع SBB

کاسه‌نمد سایز بزرگ SB:

از انواع کاسه نمد با سایز بزرگ می توان به SB که با مشخصات زیر در شکل 19 نشان داده شده است، اشاره کرد

• نوع حرکت محور: دورانی
• کاربرد: آب‌بندی آب و روغن در محیط‌های بدون گرد و خاک برای محورهای با قطر بیش از 300 میلیمتر
• توضیح: برای محیط بدون گرد و خاک و آب‌بندی روغن در یک سمت مناسب است.

شکل 19- انواع کاسه نمد با سایز بزرگ SB

کاسه‌نمد سایز بزرگ TB:

 یکی دیگر از انواع کاسه نمد با سایز بزرگ در شکل 20  با مشخصات زیر نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: آب‌بندی آب و روغن در محیط‌های با گرد و خاک برای محورهای با قطر بیش از 300 میلیمتر
• توضیح: برای محیط با گرد و خاک کم(آلودگی یا خاک و ماسه) و آب‌بندی روغن در یک سمت مناسب است.

شکل 20-کاسه‌نمد سایز بزرگ TB

کاسه‌نمد نوع MG:

شکل 21 یکی دیگر از انواع کاسه نمد با مشخصات زیر را نشان می‌دهد.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی آب و روغن در محیط‌هایی که انتهای محور فضای نصب ندارد.
• توضیح: این کاسه‌نمد دوپارچه است و مخصوص فضاهایی است که امکان نصب از یک یا دو مست برای کاسه‌نمد وجود ندارد.

شکل 21-کاسه‌نمد MG

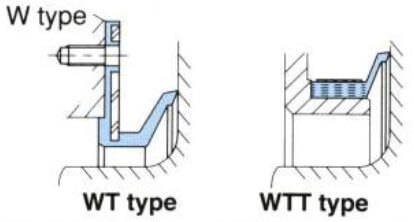

کاسه‌نمد نوع W:

این کاسه‌نمد در دو نوع WT و WTT تولید و عرضه شده است. شکل 22 این نوع کاسه‌نمد را نشان می‌دهد.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی غلتک‌های نورد و سایر غلتک‌ها
• توضیح: این کاسه‌نمد برای جلوگیری از ورود آب و ناخالصی به فلانچ محورها استفاده می‌شود. نوع WT با پیچ و نوع WTT با فلانچ نصب می‌شود.

شکل 22-کاسه‌نمد نوع W

کاسه‌نمد نوع OKC3:

شکل 23 این کاسه‌نمد با مشخصات زیر را نشان می‌دهد.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی غلتک‌های نورد و سایر غلتک‌ها
• توضیح: برای آب‌بندی و ناخالصی استفاده می‌شود. لبه داخلی کاسه‌نمد بر روی بدنه ماشین و لبه خارجی در داخل فلانچ محور نصب می‌شود.

شکل 23-کاسه‌نمد OKC3

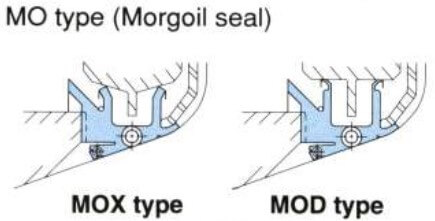

کاسه‌نمد نوع MO:

 از انواع کاسه نمد که در دو نوع MOD و MOX با مشخصات زیر تولید و عرضه شده است و در شکل 24 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: برای جداسازی دو مایع روغن و آب در غلتک‌های نورد استفاده می‌شود
• توضیح: برای آب‌بندی غلتک‌های نورد Morgoil به منظور جداسازی آب و روغن استفاده می‌شود.

شکل 24-کاسه‌نمد MO

کاسه نمد MOY:

از انواع کاسه نمد که در دو نوع MOY1 و MOY2 با مشخصات زیر تولید و عرضه شده است و در شکل 25 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: برای جداسازی دو مایع روغن و آب در غلتک‌های نورد استفاده می‌شود
• توضیح: برای آب‌بندی غلتک‌های نورد Mitsubishi به منظور جداسازی آب(MOY2) و روغن(MOY1) استفاده می‌شود.

شکل 25- انواع کاسه نمد مجود در بازار، کاسه‌نمد MOY

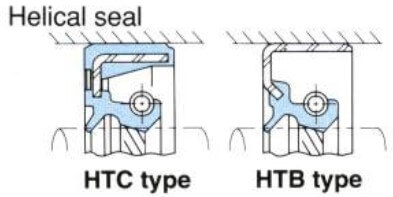

کاسه‌نمد مارپیچ(Helical):

این کاسه‌نمد در دو نوع HTB و HTC با مشخصات زیر تولید و عرضه شده است و در شکل 26 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: کاسه‌نمد روغن موتور و گیربکس
• توضیح: این کاسه‌نمد مجهز به شیارهای مارپیچی است که با پمپاژ هوا به سمت داخل موتور یا گیربکس از نشتی روغن جلوگیری می‌کند.

شکل 26-کاسه‌نمد مارپیچ

کاسه‌نمد CSK:

شکل 27 این کاسه‌نمد را با مشخصات زیر نشان می‌دهد.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی روغن پاششی در موتور
• توضیح: این کاسه‌نمد برای دورهای بالا طراحی شده است.

شکل 27- از انواع کاسه نمد موجود در بازار، کاسه‌نمد CSK

کاسه‌نمد TC6Y:

این کاسه‌نمد با مشخصات زیر در شکل 28 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: مناسب برای آب‌بندی نواحی در معرض پاشش آب گل‌آلود تراکتور و تریلر
• توضیح: کاسه‌نمد روغن مجهز به دو لبه گردگیر که باعث بهبود پیشگیری از نفوذ آب و ناخالصی می‌شود.

شکل 28-کاسه‌نمد TC6Y

کاسه‌نمد SDY:

این کاسه‌نمد با مشخصات زیر در شکل 29 نشان داده شده است.

• نوع حرکت محور: دورانی
• کاربرد: آب‌بندی محور دستگاه‌های شستشو
• توضیح: کاسه‌نمد مخصوص دستگاه‌های شستشو برای جدا کردن آب و روغن

شکل 29- کاسه‌نمد SDY

کاسه‌نمد VSB:

یکی دیگر از انواع کاسه نمد با مشخصات زیر در شکل 30 نمایش داده شده است.

• نوع حرکت محور: رفت و برگشتی
• کاربرد: آب‌بندی ساق سوپاپ‌های هوا و دود موتور
• توضیح: این کاسه‌نمد برای آب‌بندی روغن اطراف ساق سوپاپ‌های هوا و دود استفاده می‌شود و همزمان اجازه تشکیل فیلم روغن برای روانکاری گاید سوپاپ را می‌دهد.

شکل 30-کاسه‌نمد VSB

کاسه‌نمد VCJY:

این کاسه‌نمد با مشخصات زیر در شکل 31 نشان داده شده است.

• نوع حرکت محور: رفت و برگشتی
• کاربرد: آب‌بندی محورهای رفت و برگشتی با عدم همراستایی زیاد
• توضیح: این کاسه‌نمد مجهز رینگ نایلونی، توانایی آب‌بندی روغن محورهای رفت و برگشتی با عدم همراستایی زیاد را دارا است.

شکل 31-کاسه‌نمد SCJY

کاسه‌نمد XKD:

این کاسه‌نمد با مشخصات زیر در شکل 32 نشان داده شده است.

• نوع حرکت محور: رفت و برگشتی
• کاربرد: آب‌بندی گاز جک صندلی و تجهیزات اداری، مبل و بهداشتی
• توضیح: مناسب برای آب‌بندی روغن محورهای رفت و برگشتی در معرض گاز فشرده با اصطکاک کم و عملکرد بالا

شکل 32-کاسه‌نمد XKD

کاسه‌نمد SVY:

شکل 33 این کاسه‌نمد را با مشخصات زیر نشان می‌دهد.

• نوع حرکت محور: رفت و برگشتی
• کاربرد: مناسب برای آب‌بندی روغن شیرهای هیدولیک ماشین‌آلات ساختمانی
• توضیح: این کاسه‌نمد با فلانچ ثابت می‌شود و عملکرد آن بهتر از کاسه‌نمد لاستیکی است و اصطکاک کمتری دارد.

شکل 33-کاسه‌نمد SVY

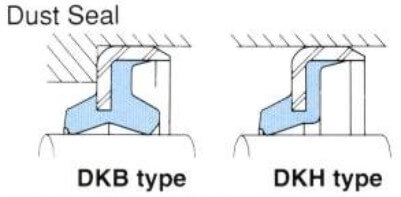

کاسه‌نمد DK:

 از انواع کاسه نمد که در دو نوع DKB و DKH با مشخصات زیر تولید و عرضه شده است. شکل 34 این نوع کاسه‌نمدها را نشان می‌دهد.

• نوع حرکت محور: رفت و برگشتی
• کاربرد: گردگیر سیلندر یا جک هیدرولیکی
• توضیح: این کاسه‌نمد برای پیشگیری از ورود گرد و غبار به داخل جک هیدرولیکی استفاده می‌شود و نوع DKB بهتر از نوع DKH است.

شکل 34-کاسه‌نمد نوع DK

با مطالعه و تسلط کافی بر مطالب فوق، می‌توان با توجه به شرایط عملکردی و قاطعیت فنی بیشتری نسبت به انتخاب کاسه‌نمد اقدام کرد. لازم به ذکر است که سازگاری جنس کاسه‌نمد با شرایط عملکردی نیز پارامتری بسیار مهم و تاثیرگذار است که در مقاله “جنس کاسه‌ کاسه نمد” به آن پرداخته شده است و توصیه می‌شود آن مقاله را حتما مطالعه کنید
