آموزش ریست و عیب یابی قفل مرکزی سمند و دنا (سیستم SMS)

در ادامه سلسله مقالات تخصصی سیستم قفل مرکزی، ابتدا عملکرد عمومی مدار قفل مرکزی تشریح شد سپس مدارهای مختلف قفل مرکزی سمند و پژو معمولی از روی نقشه های موجود بیان شد. در بخش بعدی مدار قفل مرکزی در پژو 206 فول ماکس و مالتی پلکس سمند ماکس مسیر یابی و بررسی شد، اکنون به سراغ مدار قفل مرکزی دنا و سمند مالتی پلکس (SMS) می‌رویم.

با توجه به آمار بالای جستجوها برای علت کار نکردن قفل مرکزی سمند و نیاز مکرر کاربران به دانستن محل یونیت و نقشه قفل مرکزی سمند مالتی پلکس، در این مقاله قصد داریم فراتر از مسیریابی نودها، به آموزش عملی ریست کردن سیستم و رفع عیب ریموت در شبکه SMS بپردازیم. این مطلب به شما کمک می‌کند تا مشکلات برقی قفل مرکزی دنا و سمند را سریع‌تر شناسایی و بدون نیاز به تعویض قطعات اضافی، آن‌ها را رفع کنید.

راهنمای سیستم قفل مرکزی سمند و دنا مالتی پلکس SMS

همانطور که در مقاله اجزا در سیستم مالتی پلکس sms که در خودروهای دنا و سمند بکار برده شده، اشاره شد. دنا SMS دارای 6 (+1) نود بود.

• CCN
• ICN
• DCN
• FN
• RN
• ABS
• و مهم‌ترین آنها یعنی CCN نودهای اصلی این مدل به شمار می‌روند. شکل 1 مدار قفل مرکزی سمند/دنا SMS را نشان می‌دهد.

1-سوئیچ اصلی 2- نود CCN 3- نود DCN 4- جعبه‌فیوز داخل نود FN 5- نود RN
6- کلید قفل و صندوق پران روی داشبورد
7- مغزی کلید روی در سمت چپ 8- پمپ‌های در ها 9- مغزی کلید روی در چپ

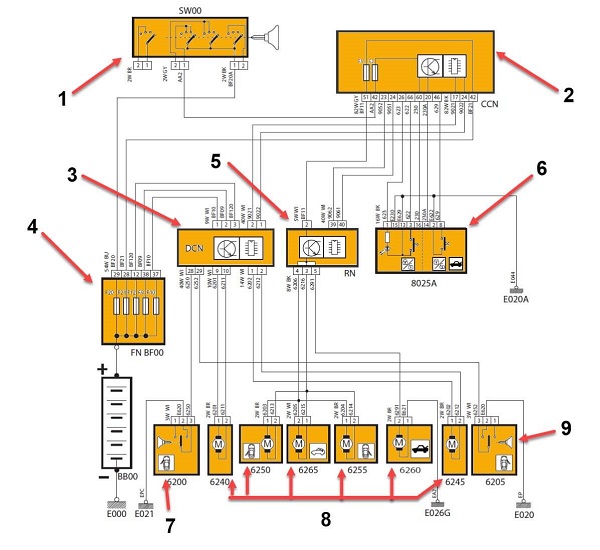

شکل 1- مدار قفل‌مرکزی در سمند یا دنا SMS

همانطور که مشاهده می‌شود 3 نود از 6 نود اصلی در این شبکه در مدار قفل‌مرکزی ایفای نقش دارند و نود FN در این مدار فقط نقش جعبه‌فیوز زا بر عهده دارد نود CCN به‌عنوان هماهنگ‌کننده است و نود اصلی و همچنین به‌عنوان گیرنده سیگنال از ریموت قفل در عمل می‌کند، نود ICN به‌عنوان نود نمایش‌دهنده وضعیت باز بودن درها به راننده (و البته وضعیت ایموبلایزر) فعال خواهد شد، نود DCN فرامین و فعالیت‌های مربوط به درهای جلو را انجام می‌دهد. نود RN  وظیفه کنترل پمپ درهای عقب و صندوق‌عقب و باک را بر عهده دارد.

عیب یابی و عملکرد کلید داشبورد قفل مرکزی دنا و سمند SMS

با کمک کلید روی داشبورد می‌توان فرمان قفل/باز کردن درها را به‌صورت دائمی یا موقت متناسب با شرایط حرکت خودرو صادر کرد. باتوجه‌به اینکه سیگنال قفل یا باز کردن قفل درها توسط یک سیم به سمت CCN ارسال می‌شود واحد CCN حالت قبلی را در حافظه خود دارد و دریافت سیگنال جدید فرمان برعکس حالت موجود را صادر خواهد کرد. شکل 2 مسیر فرمان‌دادن در حالتی که قبلاً در ها قفل بوده‌اند و اکنون می‌خواهند باز شوند را نشان می‌دهد.

A- جریان مثبت B- جریان منفی C- سیگنال مالتی پلکس شبکه
1-سوئیچ اصلی 2- نود CCN 3- نود DCN 4- جعبه‌فیوز داخل نود FN 5- نود RN
6- کلید قفل و صندوق پران روی داشبورد
7- مغزی کلید روی در سمت چپ 8- پمپ‌های درها 9- مغزی کلید روی در چپ

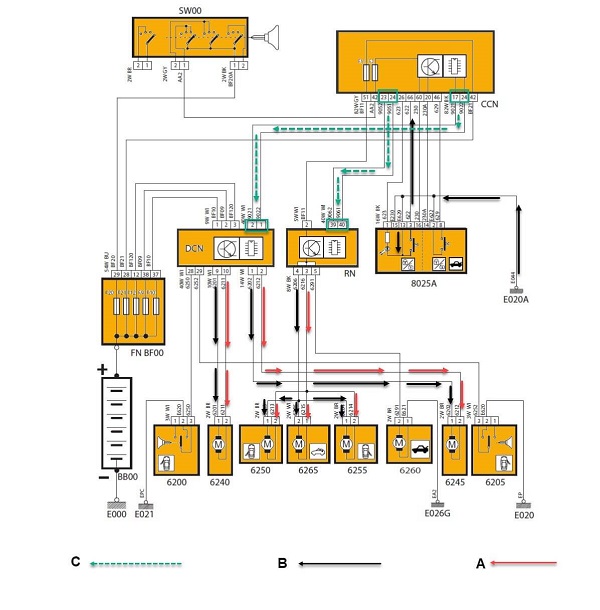

شکل 2- عملکرد قفل‌مرکزی سمند SMS در حالت فرمان باز از کلید داشبورد

همانطور که مشاهده می‌شود با فشردن کلید روی داشبورد یک سیگنال منفی به سمت نود CCN ارسال می‌شود. نود CCN پس از دریافت سیگنال جدید از واحد کلید روی داشبورد آن را با وضعیت قبلی که در حافظه نگهداری کرده است مقایسه می‌کند سپس روی خط شبکه CAN به نودهای DCN ، RN اطلاعات مربوطه را ارسال می‌کند. باتوجه‌به اینکه در هنگام ترسیم مدار فرض بر حالت باز کردن قفل شده است، واحد RN هم زمان یک مثبت و منفی از طریق پایه‌های 3 و 4 کانکتور 8 پایه مشکی، به پمپ‌های در های عقب (6250 و 6255) و قفل در باک (6265) ارسال می‌کند.

واحد DCN پس از دریافت اطلاعات از شبکه CAN توسط پایه‌های 1 و 2 کانکتورهای 9 پایه سفید، و تحلیل داده‌ها (با فرض باز کردن) از طریق پایه‌های 9 و 10 کانکتور 40 پایه سفید یک برق مثبت و منفی را به سمت پمپ در سمت راننده ارسال می‌کند و طریق پایه‌های 1 و 2 کانکتور 18 پایه مشکی خودش نیز به پمپ محرک در سمت شاگرد ارسال می‌کند. توجه شود قفل در صندوق‌عقب به دلیل وجود کلید صندوق پران با آن فعال می‌شود.

رفع مشکل و عملکرد دکمه صندوق پران دنا و سورن پلاس

هنگامی که کلید صندوق پران یا به‌اصطلاح شرکت کلید بازکننده صندوق‌عقب، فشرده می‌شود (در مدت‌زمان معین) سیگنال منفی به CCN ارسال می‌شود. شکل 3 این حالت را نشان می‌دهد.

A- جریان مثبت B- جریان منفی C- سیگنال مالتی پلکس شبکه D- سیگنال منفی
1-سوئیچ اصلی 2- نود CCN 3- نود DCN 4- جعبه‌فیوز داخل نود FN 5- نود RN
6- کلید قفل و صندوق پران روی داشبورد
7- مغزی کلید روی در سمت چپ 8- پمپ‌های در ها 9- مغزی کلید روی در چپ

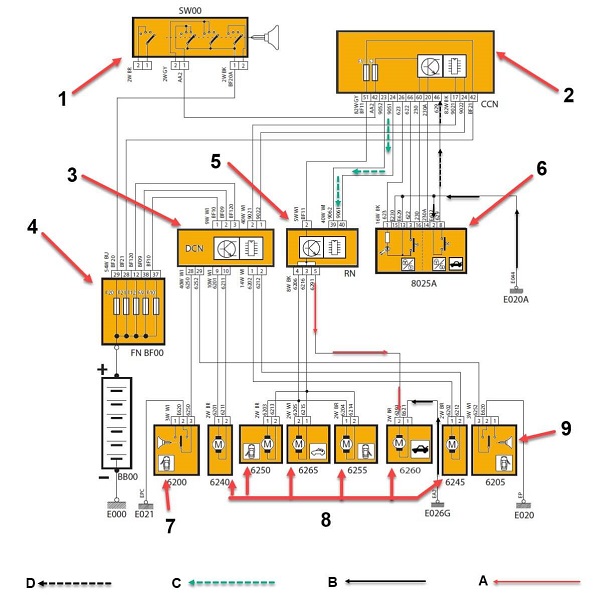

شکل 3- عملکرد کلید صندوق پران در سمند/دنا SMS

بر اساس شکل 3 پس از دریافت سیگنال منفی از طریق پایه 46 کانکتور 82 پایه خاکستری CCN ، پیامی از طریق خط شبکه CAN به نود RN ارسال می‌شود و در نهایت نود RN یک جریان مثبت از طریق پایه برق مثبتی را از طریق پایه 5 کانکتور 8 پایه مثبت به سمت پایه 2 محرک پمپ قفل صندوق‌عقب ارسال می‌شود. این پمپ منفی خود را به‌صورت مستقیم از طریق اتصال بدنه (E026G) دریافت می‌کند و قفل در صندوق‌عقب باز می‌شود.

آموزش ریست و تعریف ریموت قفل مرکزی سمند و دنا SMS

با فشردن دکمه قفل یا باز کردن روی ریموتی که روی سوئیچ اصلی قرار داده شده است. می‌توان پمپ قفل درها را فعال کرد. معمولاً در سیستم‌های که جداسازی مدار محرک پمپ در سمت راننده انجام شده است با یک‌بار فشردن دکمه باز کردن فقط در راننده باز می‌شود و اگر مجدداً دکمه فشرده شود تمامی قفل تمامی درها بار خواهد شد. در حالت قفل‌کردن تمامی محرک‌های پمپ در فعال خواهند شد.

تحریک نود مرکزی برای شروع فرآیند ریست

شکل 4 عملکرد این حالت را نشان می‌دهد.

1- جریان مثبت B- جریان منفی C- سیگنال مالتی پلکس شبکه
1-سوئیچ اصلی 2- نود CCN 3- نود DCN 4- جعبه‌فیوز داخل نود FN 5- نود RN
6- کلید قفل و صندوق پران روی داشبورد
7- مغزی کلید روی در سمت چپ 8- پمپ‌های در ها 9- مغزی کلید روی در چپ

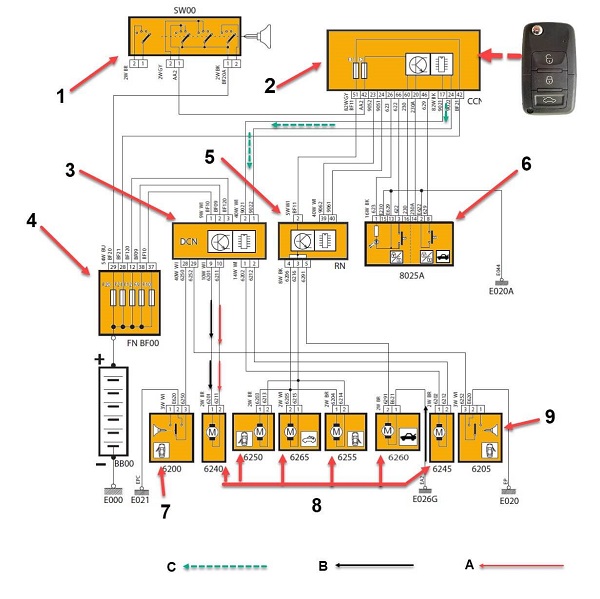

شکل 4- عملکرد قفل‌مرکزی دنا SMS در حالت یک‌بار فشردن دکمه باز ریموت

با فشردن دکمه باز کردن قفل به مدت‌زمان کم، سیگنال ریموت توسط CCN دریافت می‌شود. سپس آن را تجزیه‌وتحلیل می‌کند باتوجه‌به اینکه فقط دکمه یک‌بار فشرده شد روی خط شبکه پیام باز کردن قفل در به فقط به سمت DCN ارسال می‌شود. نود DCN با دریافت این پیام، دستور باز کردن قفل در را از طریق پایه‌های 9 و 10 خود صادر می‌کند.

همگام‌سازی فرکانس ریموت با شبکه SMS دنا و سمند

اگر در مدت‌زمان کوتاهی پس از یک‌بار فشردن دکمه باز کردن مجدداً آن دکمه فشرده شود. این حالت اتفاق می‌افتد و CCN با دریافت مجدد سیگنال از ریموت به فاصله کوتاه، با ارسال پیام به نود RN جریان مثبت و منفی را به سمت پمپ‌های در های عقب و باک ارسال می‌کند و هم‌زمان طی پیامی DCN را مطلع می‌کند که باید در سمت شاگرد را نیز فعال کند شکل 5 این حالت را نشان می‌دهد.

A- جریان مثبت B- جریان منفی C- سیگنال مالتی پلکس شبکه
1-سوئیچ اصلی 2- نود CCN 3- نود DCN 4- جعبه‌فیوز داخل نود FN 5- نود RN
6- کلید قفل و صندوق پران روی داشبورد
7- مغزی کلید روی در سمت چپ 8- پمپ‌های در ها 9- مغزی کلید روی در چپ

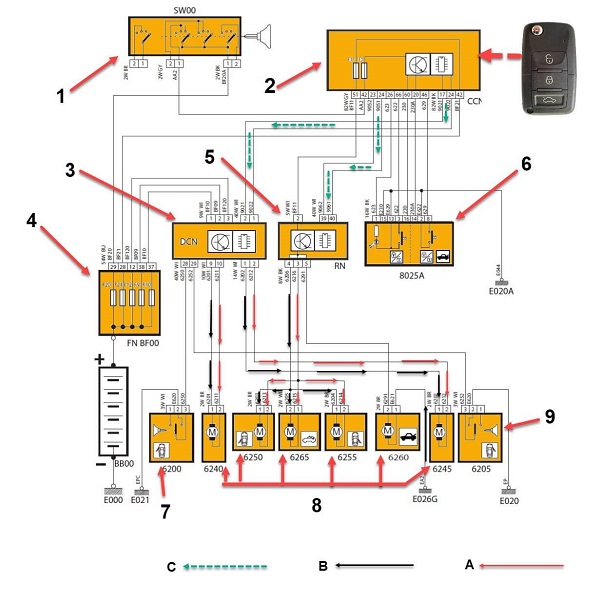

شکل 5- عملکرد قفل‌مرکزی سمند/دنا SMS در حالت دو بار فشردن دکمه باز ریموت

گام نهایی: تایید و ذخیره کد جدید در حافظه قفل مرکزی

عملکرد وضعیت فشردن دکمه قفل‌کردن روی ریموت مانند وضعیت فشردن دکمه روی داشبورد است. شکل 6 این حالت را نشان می‌دهد.

A- جریان مثبت B- جریان منفی C- سیگنال مالتی پلکس شبکه
1-سوئیچ اصلی 2- نود CCN 3- نود DCN 4- جعبه‌فیوز داخل نود FN 5- نود RN
6- کلید قفل و صندوق پران روی داشبورد
7- مغزی کلید روی در سمت چپ 8- پمپ‌های در ها 9- مغزی کلید روی در چپ
شکل 6- عملکرد قفل‌مرکزی سمند SMS در حالت فشردن دکمه قفل ریموت

این وضعیت از نظر ارتباط شبکه‌ای تفاوتی باحالت قبلی ندارد یعنی CCN به نودهای DCN و RN اطلاعات لازم را ارسال می‌کند. اما واحد RN و DCN پایه‌های مثبت و منفی خود را نسبت باحالت باز کردن جابه‌جا می‌کنند؛ بنابراین از نوشتن شرح عملکرد خودداری شده است.

عیب یابی قفل مرکزی دنا و سمند SMS در صورت خرابی ریموت (استفاده از سوئیچ درب)

با قراردادن سوئیچ در سمت در راننده یا شاگرد، یک سیگنال منفی به واحد DCN ارسال می‌شود. این واحد نیز مانند CCN دارای حافظه برای حالت قبلی است؛ بنابراین با دریافت سیگنال منفی از یکی از مغزی‌های در، آن را به حالت موجود که در حافظه خود ذخیره دارند مقایسه می‌کند و بر عکس از حالت را روی پمپ‌های محرک در مربوطه انجام می‌دهند. هم زمان یک پیام روی خط شبکه به سمت CCN ارسال می‌کنند. CCN پس از دریافت اطلاعات آن را به نود RN پیام ارسال کرده و هم‌زمان پمپ محرک درهای عقب را باز یا قفل خواهد کرد. شکل 7 مدار را در حال فرمان قفل‌کردن از طریق سوئیچ روی در را نشان می‌دهد.

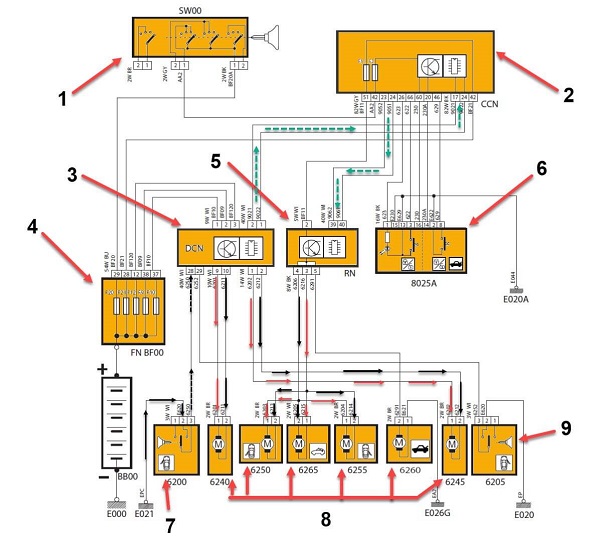

شکل 7- عملکرد قفل‌مرکزی سمند ماکس در حالت استفاده از سوئیچ روی مغزی در سمت راننده برای قفل‌کردن

نویسنده: مهندس بهروز خطیبی
