راهنمای ارزیابی فنی، عملکرد و شاخصه‌های کیفی استپر موتور

یکی از کلیدی‌ترین مهارت‌ها در عیب‌یابی برق و انژکتور خودرو، درک صحیح از عملکرد عملگرها و توانایی تست کارشناسی آن‌هاست. استپر موتور به عنوان مجری دستورات ECU در تنظیم دور آرام، نقشی حیاتی در پایداری موتور و کنترل آلایندگی دارد. در این مقاله آموزشی، ابتدا به بررسی ساختار و عملکرد استپر موتور می‌پردازیم و سپس با تکیه بر آمار آزمایشگاهی، شاخصه‌های کیفی و نحوه تست سیم‌کشی آن را روی خودرو بررسی می‌کنیم.

استپر موتور چیست و چه وظیفه‌ای دارد؟

استپر موتور (موتور پله ای، موتور گام زن)، عملگری است که با گرفتن دستور از واحد کنترل مربوطه، دوران یا تغییر مکان های بسیار دقیق را ایجاد می کند. استپر موتورها در سه نوع استپر موتور با آهنربای دائم، استپر موتور با میدان مغناطیسی متغیر و استپر موتور ترکیبی (هیبرید) که ترکیبی از دو حالت قبل می باشد، ساخته می شوند. ولی به دلیل آنکه در خودرو بیشتر از استپر موتور با آهنربای دائم استفاده می گردد، به تشریح عملکرد این نوع استپر موتور پرداخته می شود. البته توجه داشته باشید که همین استپرهای آهنربای دائم، بر اساس نوع خودروهای داخلی، طراحی کلاهک و هوزینگ دریچه گاز، به دسته‌های مختلفی تقسیم می‌شوند؛ برای شناخت این مدل‌ها و بررسی سازگاری آن‌ها با یکدیگر، می‌توانید مقاله انواع استپر موتور خودرو را مطالعه کنید.

شکل زیر برش خورده استپر موتور با آهنربای دائم را نشان می دهد.

1: سیم پیچ A                                    2: سیم پیچ B                                     3: روتور

4: استکانی سیم پیچ A                         5: استکانی سیم پیچ B                          6: شفت خروجی

استپر موتور با آهنربای دائم

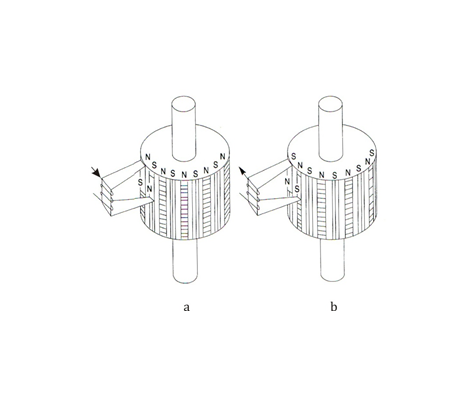

همانگونه که ملاحظه می گردد، این نوع استپر موتور از دو سیم پیچ و یک روتور تشکیل شده است. روتور این نوع استپر موتور آهنربای دائم می باشد که در شکل زیر ملاحظه می گردد.

a : گام (استپ) اول                              b : گام (استپ) دوم

روتور استپر موتور از نوع آهنربای دائم

با توجه به شکل فوق، اگر جریان برق از قسمت بالای سیم پیچ وارد و از قسمت پایین آن  خارج شود (حالت a) قسمت بالای هسته سیم پیچ به قطب S و قسمت پایین آن به قطب N تبدیل می شود. در این صورت قطب S سیم پیچ، قطب N روتور و قطب N سیم پیچ، قطب S روتور را جذب می کند. بنابراین روتور به اندازه یک گام (مرحله یا استپ) می چرخد.
چنانچه مطابق حالت b، جریان برق از قسمت پایین سیم پیچ وارد و از قسمت بالای این سیم پیچ خارج شود، قسمت بالای هسته سیم پیچ به قطب N و قسمت پایین آن به قطب S تبدیل می شود. در این صورت نیز قطب N سیم پیچ، قطب S روتور و قطب S سیم پیچ، قطب N روتور را جذب نموده و روتور به اندازه یک گام دیگر می چرخد. برای ایجاد گام های بعدی نیز این دو مرحله به ترتیب تکرار می گردد.
بزرگترین مزیت این نوع استپر موتور این است که روتور، آهنربای دائم است و بنابراین به زغال نیاز ندارد. در حالی که عیب بارز این نوع استپر موتور، تولید گشتاور کم می باشد و از اینرو در مواردی که نیاز به گشتاور بالا است، نمی توان از آن استفاده نمود.

عملکرد و محاسبات ریاضی گام‌های حرکتی استپر موتور

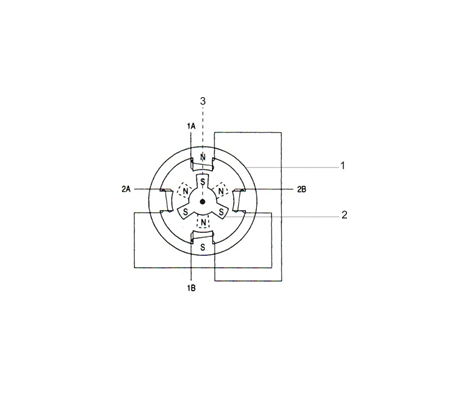

شکل زیر، استپر موتوری را نشان می دهد که روتور آن دارای 6 قطب و استاتور آن دارای 4 قطب می باشد.

1: استاتور                                   2: روتور                                     3: خط شاخص

1A و 1B : ورودی و خروجی به سیم پیچ اول استاتور                            2A و 2B : ورودی و خروجی به سیم پیچ دوم استاتور

استپر موتور با روتور 6 قطبی و استاتور 4 قطبی

زاویه بین خط مرکزی هر قطب روتور با خط مرکزی قطب مجاور از رابطه زیر قابل محاسبه است.

α=360′/NR

α: زاویه بین خط مرکزی هر قطب روتور با خط مرکزی قطب مجاور روتور
NR: تعداد قطب های روتور
از طرفی زاویه بین خط مرکزی هر قطب استاتور با خط مرکزی قطب مجاور استاتور از رابطه زیر محاسبه می شود.

β=360′/NS

β:  زاویه بین خط مرکزی هر قطب استاتور با خط مرکزی قطب مجاور استاتور
NS :تعداد قطب های استاتور
حال می توان از طریق رابطه زیر مقدار زاویه دوران روتور را در هر گام (استپ) محاسبه نمود.

|β-α |=

Υ : زاویه دوران روتور در هر گام (استپ)
از طریق رابطه زیر نیز می توان تعداد گام های استپر موتور، برای یک دور گردش کامل روتور را محاسبه نمود.

Ν=360′/Y

Ν : تعداد استپ ها یا گام ها برای یک دور گردش کامل روتور
با توجه به شکل فوق، ملاحظه می شود که این استپر موتور دارای روتور 6 قطبی و استاتور چهار قطبی می باشد. بنابراین از طریق روابط فوق  می توان تعداد گام (استپ) ها و زاویه دوران روتور در هر استپ را محاسبه نمود:

با این تفاسیر استپر موتور نشان داده شده در شکل فوق، دارای 12 گام بوده و در هر گام، روتور 30 درجه دوران می کند.
با توجه به شکل فوق، در حالتی که هیچ جریانی از سیم پیچ های استاتور عبور نمی کند، آهنربای دائم روتور باعث می شود که دو قطب از روتور روبروی دو قطب دیگر از استاتور قرار گیرد. بنابراین در این حالت محور روتور ساکن مانده و هیچ گونه حرکت اضافه ای نخواهد داشت و خط شاخص (3) در این حالت ساعت 12 را نشان می دهد.
حال با توجه به شکل فوق و حالت a شکل زیر، در صورتی که جریان از سیم 1B وارد شده و از 1A خارج شود، قطب پایین استاتور S و قطب بالایی آن N شده و با توجه به اینکه قطب S روتور روبروی قطب N استاتور و قطب N روتور روبروی قطب S استاتور قرار گرفته است، محور روتور ساکن مانده و دوران نمی کند.
با توجه به شکل فوق و حالت b شکل زیر، در گام بعدی، جریان برق از سیم 2A وارد شده و از سیم 2B خارج می شود. عبور جریان از سیم پیچ دوم استاتور باعث می شود که قطب سمت راست استاتور تبدیل به قطب S و قطب سمت چپ استاتور به قطب N تبدیل شود. از آنجایی که قطب های همنام، یکدیگر را دفع و قطب های غیر همنام یکدیگر را جذب می کنند، بنابراین قطب S استاتور، قطب S روتور را دفع و قطب N روتور را جذب می کند. به همین ترتیب قطب N استاتور، قطب N روتور را دفع و قطب S آنرا جذب می کند. این عمل باعث می شود تا روتور به اندازه  دوران نموده و حالت a شکل زیر به حالت b تبدیل گردد.

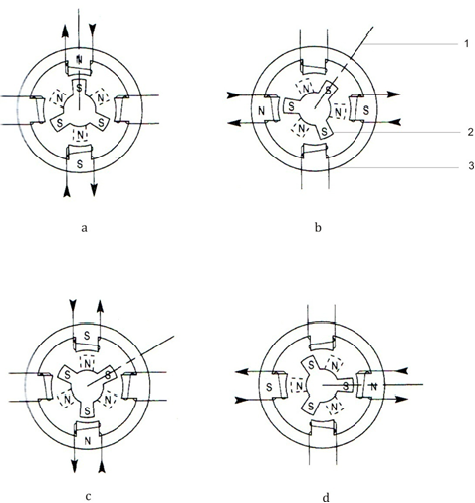

نحوه عملکرد استپر موتور با روتور 6 قطبی و استاتور 4 قطبی

حالت c شکل فوق، گام بعدی استپر موتور را نشان می دهد. در این حالت، با توجه به شکل قبل از شکل فوق، جریان برق از سیم 1A وارد شده و از سیم 1B خارج می شود و این عمل باعث می شود که قطب بالایی استاتور به قطب S تبدیل شده و قطب پایینی استاتور به قطب N تبدیل شود. بنابراین قطب S استاتور، قطب S روتور را دفع و قطب N را جذب کرده و قطب N استاتور، قطب N روتور را دفع و قطب S آنرا جذب می کند. بنابراین حالت b شکل فوق به حالت c تبدیل می شود. در این حالت نیز روتور به اندازه  نسبت به حالت قبل دوران می کند.
حالت d شکل فوق، گام بعدی، استپر موتور را نشان می دهد. با توجه به شکل قبل از شکل فوق، در این وضعیت جریان برق از سیم 2B وارد شده و از سیم 2A خارج می گردد. بنابراین قطب سمت راست استاتور تبدیل به قطب N و قطب سمت چپ استاتور به قطب S تبدیل می شود. در این حالت نیز قطب N استاتور، قطب N روتور را دفع و قطب S روتور را جذب می کند. قطب S استاتور نیز قطب S روتور را دفع و قطب N روتور را جذب می کند. بدین ترتیب حالت d شکل فوق بدست می آید که در این حالت خط شاخص ساعت 3 را نشان می دهد.
با توجه به اینکه گام اول، وضعیت سکون روتور را نشان می دهد، در سه گام بعدی، روتور دوران کرده و بنابراین دوران روتور در هر استپ می باشد.
بعد از گام چهارم، دوباره گام اول تا چهارم به ترتیب انجام شده و بنابراین روتور دیگر دوران می کند. اگر گام اول تا چهارم، چهار مرتبه انجام شود، روتور یک دور کامل دوران خواهد داشت. با توجه به اینکه حالت اول وضعیت سکون روتور را نشان می دهد، برای  بعدی فقط به 3 گام نیاز می باشد و با 12 گام، روتور یک دور کامل دوران می کند.
شکل زیر، مدار کنترلی استپر موتور را در حالت تمام استپ نشان می دهد.

مدار کنترلی استپر موتور در حالت تمام استپ

همانگونه که ملاحظه می شود، در گام اول، واحد کنترل کلید  و  را روشن نموده و بقیه کلیدها خاموش است. بنابراین در این حالت جریان برق پس از عبور از کلید ، وارد سیم پیچ اول استاتور و از طریق مقاومت، به منفی باتری می رود. از طرفی با روشن بودن کلید  ، جریان برق از آن عبور کرده و پس از عبور از سیم پیچ دوم استاتور، از طریق مقاومت وارد منفی باتری می شود.
در گام دوم، کلید و  توسط واحد کنترل روشن شده و بقیه خاموش می شوند. در این صورت جریان برق پس از عبور از  و سیم پیچ اول استاتور، از طریق مقاومت به منفی باتری می رود. جریان دیگری هم پس از عبور از  به سیم پیچ اول استاتور رفته و از طریق مقاومت، وارد منفی باتری می شود.
در گام سوم کلید  و  توسط واحد کنترل روشن شده و بقیه خاموش می شوند. در این صورت، جریان برق عبوری از کلید  وارد سیم پیچ اول استاتور شده و از طریق مقاومت به منفی باتری می رود. جریان دیگری هم از  عبور کرده و پس از عبور از سیم پیچ دوم استاتور، از طریق مقاومت به منفی باتری می رود.
در گام چهارم نیز کلید  و  به وسیله واحد کنترل روشن شده و بقیه خاموش می شوند. بنابراین جریان برق پس از عبور از کلید  و سیم پیچ اول استاتور، از طریق مقاومت به منفی باتری می رود. در حالی که جریان دیگری هم پس از عبور از کلید  و سیم پیچ دوم استاتور از طریق مقاومت وارد منفی باتری می شود.
بعد از اتمام گام چهارم، دوباره گام های قبلی تکرار می شود و این روند تا زمانی که تمامی کلیدها در وضعیت خاموش قرار گرفته و روتور استپر موتور به حالت سکون برسد، ادامه خواهد داشت.
مدار کنترلی استپر موتور را درحالت نیم استپ نشان می دهد.

1: سیم پیچ های استاتور                          2: روتور

مدار کنترلی استپرموتور در حالت نیم استپ

در حالت تمام استپ و نیم استپ، روتور به صورت ناگهانی از یک گام به گام دیگر حرکت می کند و مقدار گام ها بستگی به تعداد قطب های روتور و استاتور دارد. برای یکنواخت کردن حرکت روتور و افزایش تعداد گام ها می توان از روش میکرواستپ استفاده نمود. در این حالت، واحد کنترل باید فوق العاده توانمند باشد و توسط سیگنال هایی که به سیم پیچ ها ارسال می کند، زوایای بسیار دقیقی ایجاد می شود.

استپر موتور مورد استفاده در موتور خودرو

در عمل و به خصوص در خودرو، معمولاً از استپر موتورهایی استفاده می شود که روتور آنها دارای 50 قطب و استاتور آنها دارای 40 قطب می باشد. بنابراین تعداد گام ها و زاویه دوران روتور در هر گام به صورت زیر قابل محاسبه می باشد.

بنابراین، این استپر موتور در حالت تمام استپ، دارای 200 گام می باشد که در هر گام، محور روتور به اندازه ر دوران می کند. این استپر موتور در حالت نیم استپ نیز دارای 400 گام می باشد و در هر گام محور روتور به اندازه ر می چرخد. امروزه استپ 000,100 گام برای هر دور گردش روتور ایجاد می شود. بنابراین در این حالت، روتور در هر گام فقط به اندازه دوران می کند.
با توجه آنچه گفته شد، از استپر موتور برای ایجاد دوران و تغییر مکان های نسبتاً دقیق و بسیار دقیق می توان استفاده نمود. تنها عیب استپر موتور عدم تولید گشتاور بالا می باشد.
لازم به ذکر است که در خودرو معمولاً از حالت تمام استپ استپر موتور استفاده می شود.

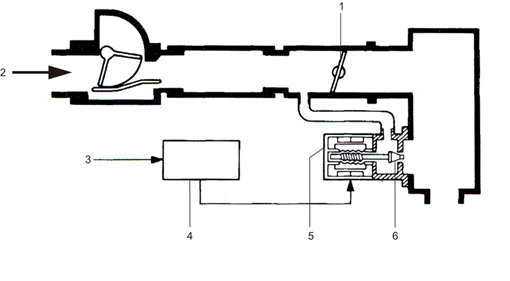

شکل زیر، استفاده از استپر موتور برای کنترل دور آرام خودرو را نشان می دهد.

1: دریچه گاز                            2: هوای ورودی به موتور                                   3: اطلاعات سنسورها به واحد کنترل

4: واحد کنترل                         5: استپر موتور کنترل دور آرام                            6: سوپاپ مخروطی

استفاده از استپر موتور برای کنترل دور آرام موتور

معمولاً استپر موتوری که برای کنترل دور آرام استفاده می شود، دارای 200 گام می باشد. بنابراین به ازای هر گام، روتور دوران می کند. شایان توجه است که در برخی خودروها از نوع 125 استپی استفاده شده است.
در انتهای شفت، سوپاپ مخروطی (6) درون روتور، پیچ شده است. بدین ترتیب با دوران روتور، شفت و سوپاپ مخروطی حرکت خطی انجام می دهند.
با دوران روتور به ازای هر گام، سوپاپ مخروطی به اندازه 04/0 میلی متر به سمت راست یا چپ حرکت می کند. این عمل باعث می شود که هوای عبوری از مسیر کنار گذر، کاهش یا افزایش یابد. بدین ترتیب بدون حرکت دریچه گاز، با تغییر نرخ هوای ورودی به موتور در وضعیت های مختلف کارکرد (مانند استفاده از کولر، فرمان هیدرولیک، تجهیزات الکتریکی، جعبه دنده اتوماتیک، سرد بودن موتور و غیره)، دور آرام موتور کنترل می شود.
کنترل الکترونیکی استپر موتور دور آرام، در موتور خودرو مطابق شکل زیر می باشد.

1: استپر موتور کنترل دور آرام                     2: اطلاعات سنسورها به واحد کنترل                            3: رله اصلی سیستم انژکتور

4: سوئیچ جرقه                                       5: مدار کنترلی رله اصلی سیستم انژکتور                        ISC : کنترل دور آرام

کنترل الکترونیکی استپر موتور دور آرام در موتور خودرو

با توجه به شکل فوق، چنانچه ترانزیستورها به ترتیب، روشن شوند، مسیر کنار گذر بسته تر شده و حجم هوای ورودی موتور از مسیر کنار گذر کاهش می یابد. همچنین اگر روشن شدن ترانزیستورها به شکل TR1،TR2،TR3،TR4باشد، مسیر کنار گذر بازتر شده و حجم هوای عبوری از مسیر کنار گذر افزایش می یابد. توسط مقدار باز یا بسته شدن مجرای کنار گذر، دور آرام موتور کنترل می شود.
استپر موتور دارای 2 قسمت اصلی الکتریکی و مکانیکی می باشد. برای تست قسمت الکتریکی، مقاومت سیم پیچ های استپر موتور بررسی می شود. مقاومت سیم پیچ استپر موتور در حدود Ω 50 تا Ω 55 می باشد که این مقدار در هر دو سیم پیچ باید با هم برابر باشد. از لحاظ مکانیکی نیز باید پلانجر استپر موتور بررسی شود. به طوری که پلانجر نباید بچرخد و تنها حرکت طولی داشته باشد. در ضمن باید توجه داشت در حالی که استپر موتور از جای خود خارج شده است، نباید سوئیچ جرقه روشن شود چرا که این عمل منجر به خارج شدن پلانجر استپر موتور می شود.

پارامترها و شاخصه‌های کیفی استپر موتور استاندارد

پس از بررسی مکانیزم حرکتی و فرامین الکترونیکی ECU، نوبت به ارزیابی خود قطعه می‌رسد. هدف از این بخش، بررسی پارامترهای کیفی و تاثیرگذار بر عملکرد استپر موتور در موتورهای بنزینی مجهز به دریچه گاز مکانیکی یا سیمی می باشد تا با تکیه به این موارد بتوان استپرموتوری با کیفیت مطلوب را ارزیابی و انتخاب کرد.

مهمترین شاخصه‌های کیفی به شرح ذیل می باشند:

 مقاومت الکتریکی سیم پیچ‌ها

این قطعه دارای دو عدد سیم پیچ یا بوبین می‌باشد که مقاومت هر کدام از آنها حدود ۵۲ اهم در دمای نرمال یا ۲۵ درجه سانتیگراد می باشد و با افزایش دما به ۸۰ درجه سانتیگراد، مقاومت آن حدود ۱۰ اهم افزایش می یابد. بدیهی است افزایش بی دلیل مقدار مقاومت سیم پیچ استپر موتور باعث کاهش توان مکانیکی آن می شود و از اینرو عملیات کنترل دور و آلایندگی موتور با مشکل مواجه می گردد.

نیروی کشش و فشار شفت در گام‌های حرکتی

نوک استپر موتور با حرکت خطی مسیر هوای کنارگذر دریچه گاز را کنترل می کند که با توجه به وجود نیروی مکش موتور و همچنین برخی نیروهای مقاوم باید قادر به تولید نیرویی حدود ۳ کیلوگرم در فشار و ۶ کیلوگرم در کشش را داشته باشد تا بتواند به خوبی عملیات کنترل دبی هوای کنارگذر دریچه گاز را انجام دهد.

حد مجاز فرار هوا و نشتی استپر موتور

میزان نشتی حداکثر ۵۰ سی سی در دقیقه می باشد. چنانچه این مقدار نشتی بیش از مقدار ذکر شده باشد علاوه بر مکش هوا، رطوبت، چربی و غیره به داخل استپر موتور و تخریب اجزای مکانیکی، عملیات کنترل هوای کنارگذر دریچه گاز نیز با مشکل مواجه کرده و عملیات کنترل دور و آلایندگی دچار مشکل می شود. خرابی و اختلال در این مکانیزم، نشانه‌های ظاهری مشخصی در کارکرد خودرو ایجاد می‌کند که برای عیب‌یابی رفتاری موتور می‌توانید مقاله علائم خرابی استپر موتور را مطالعه کنید.

 متریال کانکتور الکتریکی و مقاومت پین‌ها

پین‌های کانکتور الکتریکی استپر موتور باید از جنس فولاد ضدزنگ و مقاومت در مقابل خمیدگی باشد تا علاوه بر کاهش مقاومت الکتریکی دچار خمش و شکست هم نشود.

 جدول ارزیابی مشخصات فنی استپر موتور استاندارد

آموزش تست سیم‌کشی و عیب‌یابی استپر موتور

برای تست عیب‌یابی عملیاتی استپر موتور روی خودرو، کارشناس باید هر دو بخش الکتریکی و مکانیکی را ارزیابی کند:

 تست سلامت مدار و پین‌های سوکت با مولتی‌متر

برای تست الکتریکی بوبین‌ها، مولتی‌متر را روی مد اهم‌متر قرار دهید. سوکت استپر را جدا کرده و مقاومت پایه‌ها را دو به دو بگیرید (پایه‌های مربوط به سیم‌پیچ اول و پایه‌های مربوط به سیم‌پیچ دوم). مقاومت استاندارد باید بین ۵۰ تا ۵۵ اهم باشد. هر دو سیم‌پیچ باید مقاومت کاملاً برابری داشته باشند؛ عدم تقارن اهمی نشان‌دهنده خرابی و اتصال کوتاه در بوبین قطعه است.

 تست سلامت مکانیکی پلانجر (شفت و کلاهک)

از لحاظ مکانیکی، پلانجر یا سوپاپ مخروطی استپر موتور نباید به هیچ وجه در جای خود حرکت چرخشی یا لقی داشته باشد؛ پلانجر تنها باید حرکت خطی و طولی (رفت و برگشتی) انجام دهد.

نکته: در حالی که استپر موتور از جای خود روی هوزینگ دریچه گاز خارج شده است، به هیچ عنوان نباید سوئیچ جرقه (مغزی سوئیچ) خودرو روشن شود؛ چرا که فرستادن سیگنال از ECU در این حالت منجر به پرتاب شدن، خارج شدن کامل و متلاشی شدن پلانجر استپر موتور می‌گردد.

سوالات متداول

آیا بالا رفتن دمای موتور روی عملکرد استپر تاثیر دارد؟

بله، با افزایش دمای موتور تا ۸۰ درجه سانتی‌گراد، مقاومت بوبین‌ها به طور طبیعی حدود ۱۰ اهم افزایش می‌یابد. اما اگر قطعه غیراستاندارد باشد، این افزایش اهم به شدت بالاتر رفته و با افت توان مکانیکی، خودرو در ترافیک یا فاز گرم کارکرد، دچار افت دور موتور می‌شود.

تفاوت عملکرد استپر در حالت تمام استپ و نیم استپ چیست؟

در خودرو معمولاً از حالت تمام استپ (۲۰۰ گام برای یک دور کامل و گام‌های ۱.۸ درجه‌ای) استفاده می‌شود. در فازهای مهندسی پیشرفته‌تر برای یکنواخت کردن حرکت از حالت نیم استپ (۴۰۰ گام) یا میکرواستپ استفاده می‌شود که نیازمند واحد کنترل فوق‌العاده توانمندتری است.
