پلاستیک گیج چیست؟ کاربرد و روش استفاده در لاتون‌گذاری میل‌لنگ

پلاستیک گیج (Plastigauge) ابزاری دقیق برای اندازه‌گیری لقی یاتاقان‌های موتور است که در تعمیرات حرفه‌ای موتور خودرو کاربرد گسترده‌ای دارد. یکی از مشکلات رایج در سیستم‌های مکانیکی، به‌هم‌خوردن میزان لقی بین قطعات متحرک است – لقی بیش از حد (شل بودن) و لقی کمتر از حد مجاز (سفت بودن) هر دو به موتور آسیب می‌زنند.
کنترل دقیق خلاصی بین میل‌ لنگ و یاتاقان، یکی از مراحل حیاتی در لاتون‌گذاری میل‌لنگ است که تکنسین‌های دوره‌ تعمیر موتور خودرو با آن به‌طور عملی آشنا می‌شوند. در این مقاله روش استفاده از پلاستیک گیج، انواع و رنگ‌بندی آن را مرحله به مرحله توضیح می‌دهیم.

پلاستیک گیج (Plastigauge) چیست و چه کاربردی دارد؟

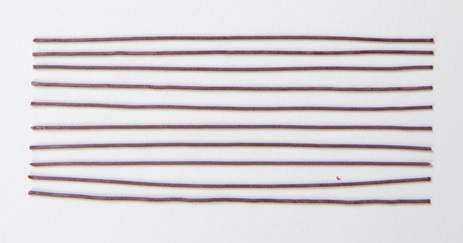

 همان‌طور که ذکر شد یکی از ابزار کنترل فاصله (خلاصی یا لقی) بین دو قطعه مکانیکی است. در واقع پلاستیگیج از نظر ظاهری یک نخ پلاستیکی است. شکل 1 نوعی از آن را نشان می‌دهد.

نوعی پلاستیگیج

شکل  1- نوعی پلاستیگیج

🔧 آموزش تخصصی موتور خودروهای ایرانی

تعمیر موتورهای XU7، TU5، EF7 و K4M را به‌صورت عملی یاد بگیرید

با ارائه 3 مدرک معتبر دانشگاه شریف

در دوره جامع تعمیر موتور خودروهای داخلی، به‌صورت کاملاً عملی با باز و بست، عیب‌یابی و تعمیر موتورهای پژو، سمند، دنا، ۲۰۶، ۲۰۷ و ال ۹۰ آشنا می‌شوید. آموزش روی استندهای تخصصی، اندازه‌گیری دقیق قطعات، تایم‌گیری اصولی و رفع ایرادهای رایج مانند واشر زدن و یاتاقان‌زدن، شما را برای ورود حرفه‌ای به بازار کار آماده می‌کند.

مشاهده سرفصل‌ها و ثبت‌نام در دوره ←

انواع پلاستیک گیج و محدوده اندازه‌گیری هر نوع

 پلاستیگیج‌ها معمولاً در سایزهای مختلف برای اندازه‌گیری لقی‌های مختلف طراحی می‌شوند. این محدوده عملکرد روی کاور کاغذی پلاستیگیج‌ها درج می‌شود. شکل 2 این مورد را نشان می‌دهد.

محدوده عملکرد پلاستیگیجشکل 2- محدوده عملکرد لقی plastigauge

پلاستیگیج نشان‌ داده‌ شده در شکل 2 لقی بین 0.051  الی 0.152 میلیمتر (پنجاه و یک هزارم الی صد و پنجاه و دو هزارم میلیمتر) را می‌تواند کنترل کند. برای کنترل اندازه‌گیری‌های کمتر یا بیشتر از اعداد ذکر شده نمی‌توان از این ابزار استفاده کرد بلکه باید در نوع دیگری که محدوده موردنظر ما را می‌تواند بررسی کند استفاده شود.

نکته: پلاستیگیج‌ها توانایی اندازه‌گیری متغیر ندارند. فقط بر اساس شابلون درج شده می‌تواند لقی ها را کنترل کنند.

جدول رنگ‌بندی پلاستیک گیج (MP، PL و SP)

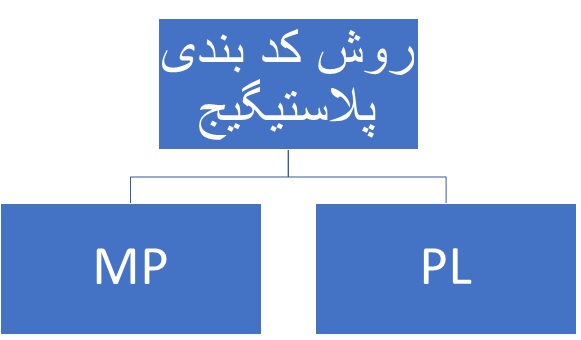

برای سهولت در استفاده از آن و تشخیص راحت‌تر محدوده عملکرد، پلاستیگیج‌ها کدبندی و رنگ‌بندی می‌شوند. شرکت‌های تولیدکننده این ابزار  عموماً روش کدبندی مخصوص به خود را دارند. جدول 1 دو نوع کدبندی و رنگ‌بندی پلاستیگیج‌ها که در خودروها کاربرد بیشتری دارند معرفی می‌شوند.

کدبندی متداول پلاستیگیججدول 1- کدبندی متداول plastigauge

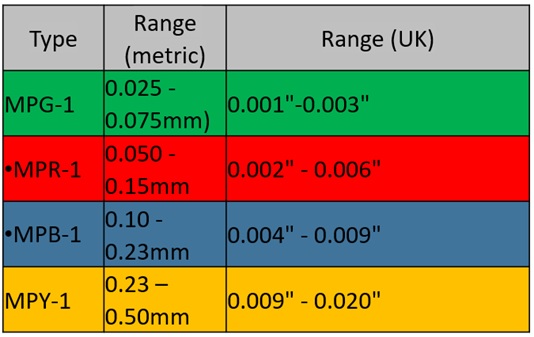

مجموعه کدبندی از نوع MP و PL در بازار ایران در دسترس تر می‌باشند. ممکن است plastigauge مورد استفاده کد SP داشته باشد که این نوع کد از نظر رنگ‌بندی و محدوده مورداستفاده مانند کد MP است. اگر پلاستیگیج در دسترس شما از انواع ذکر شده نمی‌باشد. حتما به متن درج شده روی شابلون آن پلاستیگیج توجه کنید تا بتوانید محدوده قابل‌استفاده از آن پلاستیگیج را بیابید. جدول 2 نحوه رنگ بندی  از نوع MP را نشان میدهد.

 نحوه رنگ‌بندی پلاستیگیج از نوع MP

جدول 2- نحوه رنگ‌بندی پلاستیگیج از نوع MP

روش استفاده از جدول: با مراجعه به کتاب راهنمای تعمیرات بخش موردنظر (مثلاً تعمیر سر سیلندر بخش میل سوپاپ یا تعمیر بلوکه سیلندر بخش تعمیر میل‌لنگ) محدوده لقی مجاز مشخص شود سپس با انتخاب نوع پلاستیگیج رنگ و محدوده کنترل قابل‌استفاده در آن مشخص می‌شود.

نکته 1: اگر به حرف آخر این نوع پلاستیگیج توجه کنید ملاحظه می‌کنید که اول نام رنگ آن نیز درج شده است مثلاً رنگ پلاستیگیج در دسته MPG سبز است.

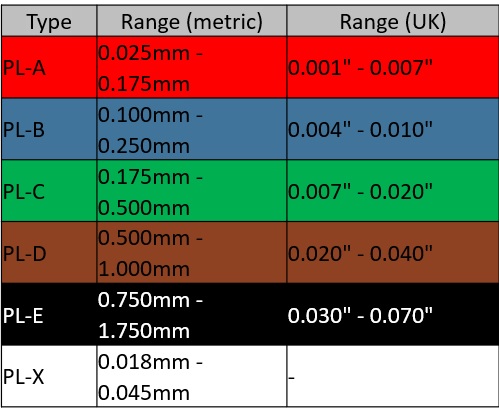

جدول 3 نحوه رنگ‌بندی پلاستیگیج از نوع PL را نشان میدهد.

 رنگ‌بندی پلاستیگیج از نوع PL

جدول 3- رنگ‌بندی plastigauge از نوع PL

توجه: نظر به اینکه محدوده رنگ‌بندی نوع MP و نوع PL با هم تفاوت دارد هنگام استفاده حتماً به نوع پلاستیگیج و محدوده قابل‌اندازه‌گیری آن توجه شود.

کاربرد پلاستیک گیج در لاتون‌گذاری میل‌لنگ و یاتاقان

خودرو دارای قطعات مکانیکی زیادی است برای کنترل لقی بین آنها از این ابزار (plastigauge) استفاده می‌شود. نکته قابل اهمیت آن است که زمانی از پلاستیگیج استفاده می‌کنیم که امکان استفاده از سایر ابزار کنترل اندازه وجود ندارد و یا استفاده از آن‌ها زمان و دقت بیشتری نیاز دارد. به‌عنوان‌مثال برای کنترل لقی بین سوپاپ و بادامک (فیلر کردن یا شیم گزاری) از پلاستیگیج استفاده نمی‌شود.
چون با کمک فیلر می‌توان این کنترل را به‌سهولت و سرعت بیشتری انجام داد. اما برای کنترل لقی شعاعی بین میل‌لنگ و یاتاقان‌ها یا کنترل لقی شعاعی بین میل سوپاپ و یاتاقان آن روی سرسیلندر که امکان استفاده از فیلر در زمان بسته‌شدن آنها نیست استفاده کرد. در ادامه مثالی جهت کاربرد این ابزار برای اندازه‌گیری لقی شعاعی میل‌لنگ توضیح داده می‌شود.

⚡ با اعطای مدرک معتبر از دانشگاه صنعتی شریف

دوره‌های تخصصی مکانیک خودرو از پایه تا پیشرفته

با شرکت در دوره‌های عملی مکانیک ایمگ (شامل مکانیک عمومی، تعمیرات تخصصی موتور، گیربکس‌های اتوماتیک و سیستم‌های انتقال قدرت خودروهای داخلی و خارجی)، به یک متخصص حرفه‌ای و آماده ورود به بازار کار تبدیل شوید.

مشاهده و ثبت‌نام در دوره‌های مکانیک خودرو ←

روش کنترل لقی (خلاصی) میل‌لنگ با پلاستیک گیج – مرحله به مرحله

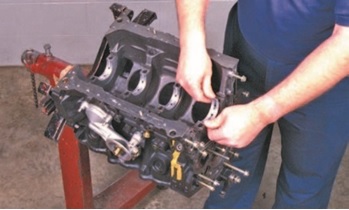

  • 1- پس از پیاده‌سازی موتور، نیم موتور را روی استند مناسب نصب کنید و یاتاقان‌های ثابت را در محل خود قرار دهید. (شکل 3)

 بستن یاتاقان‌های ثابت

شکل 3- بستن یاتاقان‌های ثابت

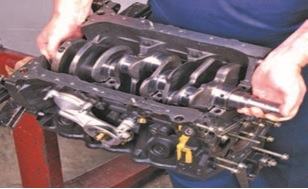

  • 2- میل‌لنگ را در محل خود قرار دهید. (شکل 4)

 قراردادن میل‌لنگ

شکل 4- قراردادن میل‌لنگ

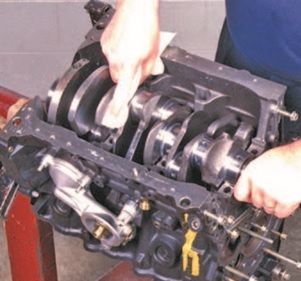

  • 3- محل قرارگیری یاتاقان‌ها را کاملاً تمیز کنید

 تمیزکردن محل قرارگیری یاتاقان ثابت

شکل 5- تمیزکردن محل قرارگیری یاتاقان ثابت

  • 4- تکه‌ای از پلاستیگیج را روی محل قرارگیری یاتاقان ثابت قرار دهید. (شکل 6)

 قرار دادن نخ پلاستیگیج روی میل‌لنگ

شکل 6- قرار دادن نخ پلاستیگیج روی میل‌لنگ

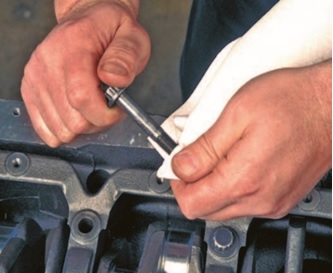

  • 5- از سالم و تمیز بودن پیچ‌های یاتاقان ثابت مطمئن شوید. دلیل این کار جلوگیری از اعمال گشتاور اضافی و در نتیجه جلوگیری از له شدن نامناسب نخ این ابزار است. (شکل 7)

 تمیزکردن پیچ‌ومهره

شکل 7- تمیزکردن پیچ‌ومهره

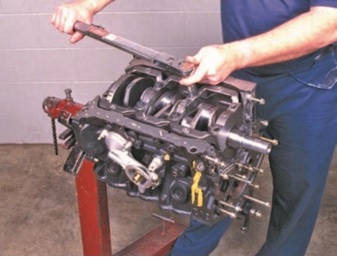

  • 6- با گشتاور توصیه شده (باتوجه‌به راهنمای سرویس و نگهداری) کپه یاتاقان را محکم کنید. پس از محکم کردن تمامی کپه یاتاقان‌ها آنها را بر اساس راهنمای تعمیرات شل و سپس باز کنید. (شکل 8)

 محکم و بازکردن کپه یاتاقان ثابت

شکل 8- محکم و بازکردن کپه یاتاقان ثابت

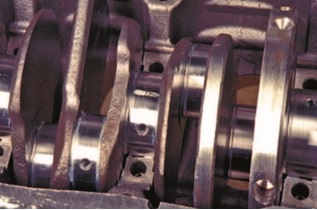

  • 7- کپه یاتاقان ثابت را جدا کنید . (شکل 9)

 جداکردن کپه یاتاقان‌ها

شکل 9- جداکردن کپه یاتاقان‌ها

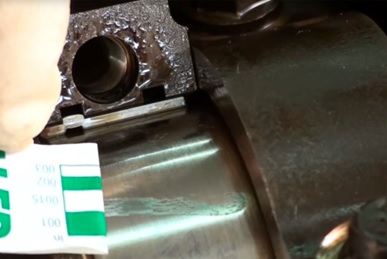

  • 8- با کمک شاخص ضخامت لهیدگی پلاستیگیج را اندازه بگیرید . (شکل 10)

مقایسه له‌شدگی نخ پلاستیگیج با شاخص آن

شکل 10- مقایسه له‌شدگی نخ plastigauge با شاخص آن

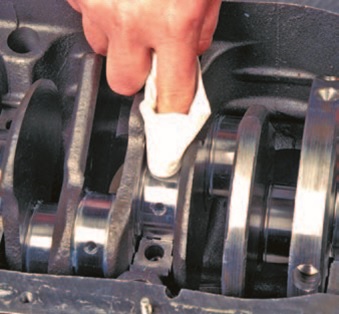

  • 9- پلاستیگیج را جدا کنید و محل قرارگیری آن را کاملاً تمیز کنید. (شکل 11)

تمیزکردن آثار پلاستیگیج

شکل 10- تمیزکردن آثار این ابزار

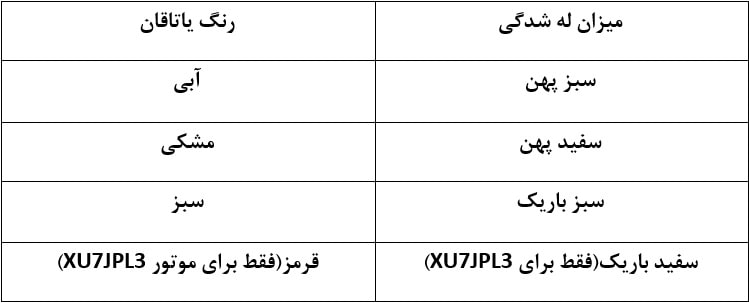

  • 10- یاتاقان مناسب بر اساس کتاب راهنمای تعمیرات موتور موردنظر را انتخاب کنید. به‌عنوان نمونه یک نوع انتخاب یاتاقان بر اساس کتاب راهنمای تعمیرات موتور XU7 در شکل زیر نشان داده می‌شود. توجه شود همه خودروها باید بر اساس کتاب تعمیرات خود یاتاقان گذاری و انتخاب یاتاقان انجام شود. شکل زیر فقط یک نمونه جهت آشنایی است. (جدول 4)

 انتخاب یاتاقان بر اساس نتایج پلاستیگیج - موتور XU7

جدول 4- انتخاب یاتاقان بر اساس نتایج پلاستیگیج – موتور XU7

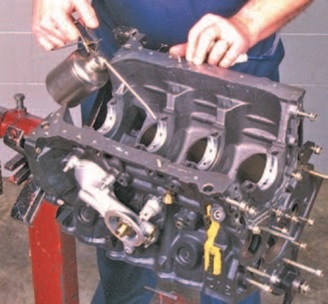

  • 11- میل‌لنگ را جدا کرده پس از نتیجه‌گیری مناسب و اعمال تغییرات لازم یاتاقان‌ها را روغن‌کاری کنید.(شکل 11)

روغن‌کاری سطح یاتاقان ثابت

شکل 11- روغن‌کاری سطح یاتاقان ثابت

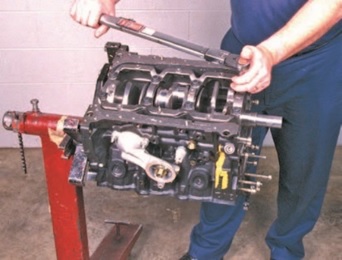

  • 12- میل‌لنگ را در محل خود قرار دهید و با گشتاور مناسب پیچ‌ها را (مطابق روش صحیح نصب کردن) ببندید. (شکل 12)

 بستن میل‌لنگ بر اساس رویه استاندارد

شکل 12- بستن میل‌لنگ بر اساس رویه استاندارد

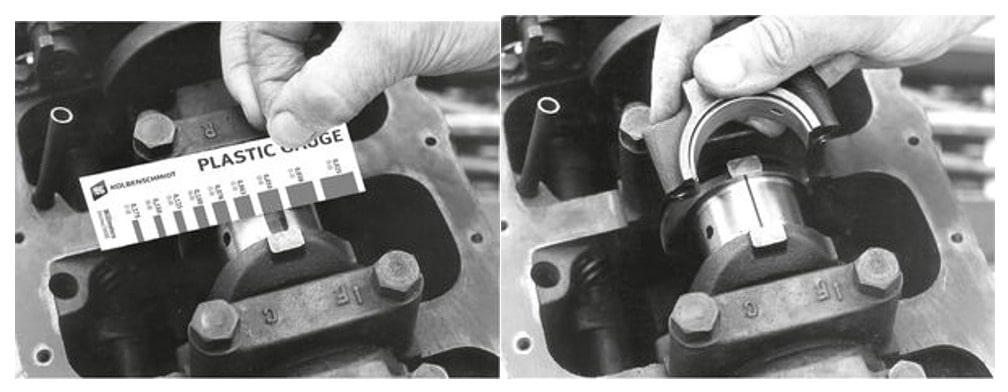

رویه کنترل روی یاتاقان متحرک یا میل سوپاپ نیز می‌تواند مطابق رویه بالا انجام شود. شکل 13 و 14 بررسی روی یاتاقان متحرک و میل سوپاپ نشان می‌دهد.

بررسی یاتاقان متحرک با پلاستیگیجشکل 13 – بررسی یاتاقان متحرک با پلاستیگیج

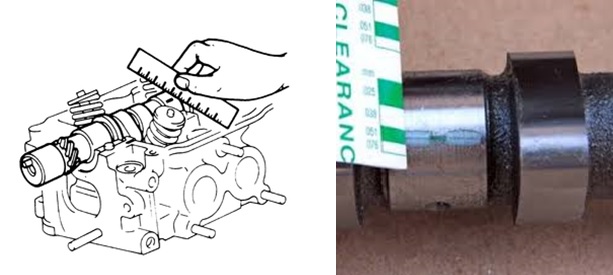

 بررسی میل خلاصی میل سوپاپ

شکل 14- بررسی میل لقی میل سوپاپ

آنچه در این مقاله آمد روش کنترل لقی با استفاده از پلاستیگیج بود. البته می‌توان این کار را با استفاده از میکرومتر داخل سنج و میکرومتر خارج سنج و تطبیق اعداد مشاهده شده نیز انجام داد. استفاده از هرکدام از این دو روش مزایا و معایب مربوط به خود را دارد. در برخی از کتاب راهنمای تعمیرات هر دو روش و در برخی فقط یک روش به‌عنوان روش مورد قبول در آن نوع خودرو معرفی شده است؛ بنابراین بررسی کتاب راهنمای تعمیرات برای انتخاب روش بسیار ضروری می‌باشد.

⚡ با اعطای مدرک معتبر از دانشگاه صنعتی شریف

دوره‌های تخصصی مکانیک خودرو از پایه تا پیشرفته

با شرکت در دوره‌های عملی مکانیک ایمگ (شامل مکانیک عمومی، تعمیرات تخصصی موتور، گیربکس‌های اتوماتیک و سیستم‌های انتقال قدرت خودروهای داخلی و خارجی)، به یک متخصص حرفه‌ای و آماده ورود به بازار کار تبدیل شوید.

مشاهده و ثبت‌نام در دوره‌های مکانیک خودرو ←

سوالات متداول پلاستیک گیج

پلاستیک گیج چیست؟

پلاستیک گیج یک نخ پلاستیکی استاندارد است که برای اندازه‌گیری لقی (خلاصی) شعاعی بین قطعات مکانیکی مانند میل‌لنگ و یاتاقان به کار می‌رود. میزان له‌شدگی نخ پس از بستن کپه یاتاقان، مقدار لقی را مشخص می‌کند.

لاتون‌گذاری میل‌لنگ با پلاستیک گیج چگونه انجام می‌شود؟

نخ پلاستیک گیج روی ژورنال میل‌لنگ قرار می‌گیرد، کپه یاتاقان با گشتاور استاندارد بسته و سپس باز می‌شود. عرض له‌شدگی نخ با شابلون روی پوشش ابزار مقایسه می‌شود و خلاصی بین میل‌لنگ و یاتاقان مشخص می‌گردد.

جدول رنگ‌بندی پلاستیک گیج چه محدوده‌هایی دارد؟

در نوع MP: سبز ۰.۰۲۵–۰.۱۵۲، قرمز ۰.۰۵۱–۰.۱۵۲، آبی ۰.۱۰۲–۰.۲۲۹ میلیمتر. در نوع PL محدوده‌ها متفاوت است. قبل از استفاده حتماً نوع ابزار و متن درج‌شده روی شابلون آن را بررسی کنید.

میزان لقی مجاز یاتاقان متحرک چقدر است؟

میزان لقی مجاز یاتاقان متحرک به نوع موتور بستگی دارد و باید از کتاب راهنمای تعمیرات همان خودرو استخراج شود. روش اندازه‌گیری با پلاستیک گیج برای یاتاقان متحرک نیز مشابه یاتاقان ثابت است.

تفاوت پلاستیک گیج MP و PL چیست؟

هر دو برای اندازه‌گیری لقی یاتاقان کاربرد دارند اما محدوده رنگ‌بندی‌شان متفاوت است. نوع MP (و معادل آن SP) در بازار ایران رایج‌تر است. هنگام استفاده حتماً محدوده درج‌شده روی شابلون را بررسی کنید.
