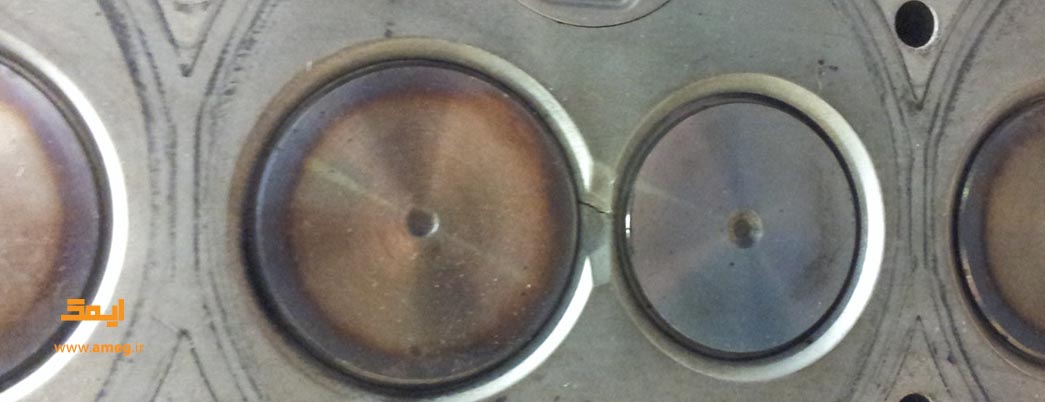

آب‌بندی سوپاپ چیست؟

یکی از اصطلاحات رایج در خودرو، اصطلاح آب‌بندی است. معمولاً آب‌بندی به مفهوم جلوگیری از عبور ناخواسته سیالات از یک سمت به سمت دیگر مجموعه آب‌بندی‌شده می‌باشد. آب‌بندی بودن سوپاپ به معنی آن است که اگر سوپاپ در محل خود قرار داشته باشد (نشسته باشد) نباید هیچ‌گونه سیالی بتواند (در فشار مخصوص) از آن عبور کند. برای این کار سوپاپ‌ها و محل نشیمن‌گاه آن‌ها را به‌صورت مخروطی می‌سازند تا هنگام نشستن سوپاپ عمل آب‌بندی باکیفیت بهتری انجام شود.

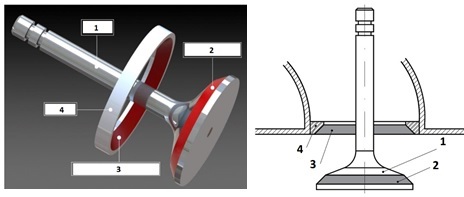

مجموعه سوپاپ و سیت سوپاپ1- سوپاپ 2- نشیمن‌گاه روی سوپاپ
3- محل نشستن سوپاپ روی سیت سوپاپ 4- سیت سوپاپ
شکل 1- مجموعه سوپاپ و سیت سوپاپ

برای آب‌بندی سوپاپ‌ها مطابق شکل 2، باید توجه کرد که به دلیل آنکه بین قسمت مخروطی سوپاپ و سیت آن عضو سومی برای آب‌بندی دقیق وجود ندارد، باید با تغییر زاویه بین قسمت مخروطی سوپاپ و سیت، آب‌بندی مناسب را ایجاد کرد. ازاین‌رو زاویه قسمت سیت سوپاپ را 45 یا 30 درجه در نظر می‌گیرند. استفاده از سوپاپ‌هایی که زاویه نشیمن‌گاه (سیت) آن‌ها 45 درجه است آب‌بندی بهتری دارد اما راندمان حجمی را کاهش می‌دهد. درحالی‌که استفاده از سوپاپ با زاویه نشیمن‌گاه 30 درجه آب‌بندی ضعیف‌تر شده ولی راندمان حجمی افزایش می‌یابد.

وقتی سوپاپ‌ها از حالت آب‌بند خارج می‌شوند، موتور با افت فشار کمپرس مواجه می‌شود. این مسئله یکی از اصلی‌ترین علائم خرابی سوپاپ است که منجر به لرزش موتور در دور آرام و کاهش شدید شتاب می‌شود. به همین دلیل، بررسی دقیق وضعیت سیت و بشقابک سوپاپ اولین قدم در تعمیرات اساسی سرسیلندر است.

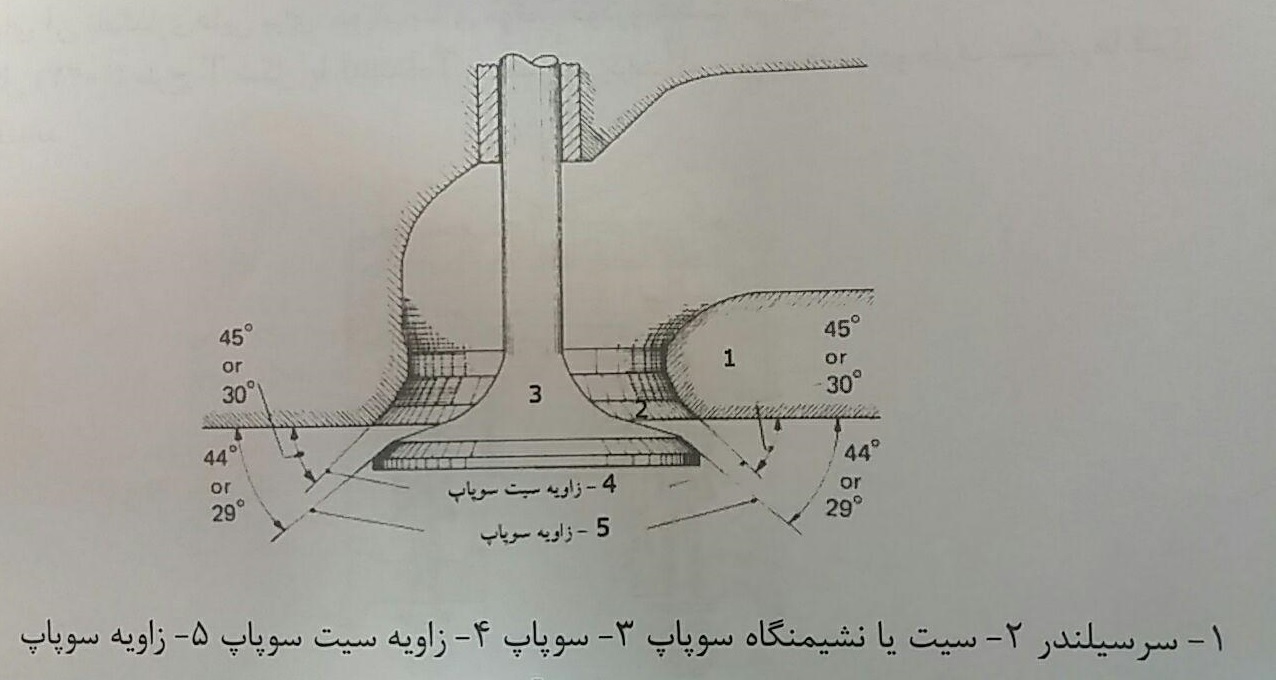

زوایای سوپاپ و سیت سوپاپ روی سرسیلندر
1- سر سیلندر 2- سیت سوپاپ 3- سوپاپ 4- محل نشیمن‌گاه روی سوپاپ 5- زاویه نشیمن‌گاه روی سوپاپ
شکل 2- زوایای سوپاپ و سیت سوپاپ

چرا اختلاف زاویه بین سوپاپ و سیت اهمیت دارد؟

باتوجه‌به مطالب ذکر شده برای سوپاپ با زاویه ۴۴ درجه زاویه سیت آن ۴۵ درجه و برای سوپاپ با زاویه ۲۹ درجه زاویه سیت آن را ۳۰ درجه در نظر می‌گیرند. با این طرح محل تماس قسمت مخروطی سوپاپ از سطح به خط تبدیل می‌شود؛ بنابراین با درنظرگرفتن نیروی فنر که به سوپاپ اعمال می‌شود با کاهش سطح تماس سوپاپ و سیت فشار زیاد شده و عمل آب‌بندی و انتقال حرارت سوپاپ بهتر می‌شود. ضمن آنکه از قفل شدن یا گیرکردن سوپاپ درون سیت جلوگیری می‌شود.

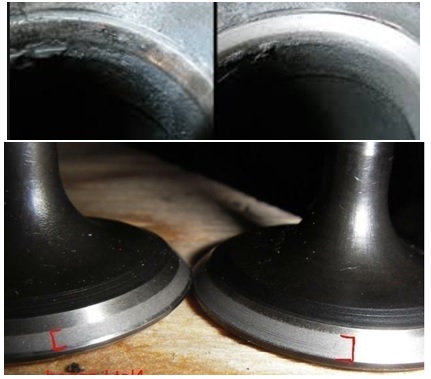

سیت و سوپاپ آب‌بندی‌شده و آب‌بندی‌نشدهشکل 3- سیت و سوپاپ آب‌بندی‌شده و آب‌بندی نشده

علائم آب‌بندی نبودن سوپاپ‌ها چیست؟

اصلی‌ترین علائم شامل افت شدید شتاب، ریپ زدن موتور (به‌ویژه در دور آرام)، سخت روشن شدن خودرو در صبح‌ها و شنیده شدن صدای پس‌زدگی از سمت اگزوز یا منیفولد هوا است. دلیلش این است که سوپاپ نشسته روی سیت بخشی از کمپرس را از دست می‌دهد و گاز داغ از شکاف عبور می‌کند؛ اگر این وضع ادامه پیدا کند، لبه سوپاپ و سیت می‌سوزند و تعمیر گران‌تر می‌شود.

علائم مشابهی در خرابی شمع، انژکتور و رینگ هم دیده می‌شود. پس پیش از باز کردن سرسیلندر، با تست کمپرس یا خلاسنجی (که در بخش بعد توضیح داده‌ایم) مطمئن شوید مشکل از سوپاپ‌هاست.

تست آب‌بندی سوپاپ؛ چطور از نشتی سوپاپ‌ها مطمئن شویم؟

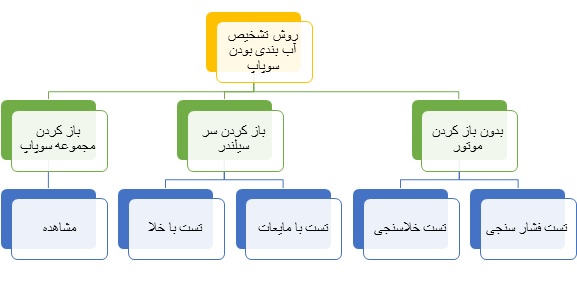

برای تشخیص اینکه آیا سوپاپ‌ها به‌درستی روی سیت نشسته‌اند یا دچار نشتی هستند، روش‌های استانداردی وجود دارد. در شکل ۴، مجموعه‌ای از تست‌های رایج برای عیب‌یابی آورده شده است:

روش‌های تشخیص آب‌بندی بودن سوپاپشکل 4- روش‌های تشخیص آب بندی سوپاپ‌

روش‌های تست آب‌بندی بدون باز کردن موتور (تست کمپرس)

بسیاری از رانندگان ترجیح می‌دهند قبل از صرف هزینه‌های سنگین تراشکاری و باز کردن سرسیلندر، از وضعیت سلامت سوپاپ‌ها مطمئن شوند. اصلی‌ترین روش برای این کار، استفاده از ابزارهای سنجش فشار و مکش موتور است که نشان می‌دهند آیا سوپاپ‌ها در زمان بسته شدن، به‌درستی روی نشیمن‌گاه خود می‌نشینند یا خیر.

تست فشارسنجی: اگر موتور خودروی شما با افت توان شدید مواجه است یا ریپ می‌زند، باید میزان تراکم هر سیلندر چک شود. برای آموزش گام‌به‌گام این فرآیند، می‌توانید به مقاله تست کمپرس موتور بدون دستگاه مراجعه کنید.

تست خلاسنجی: یکی از سریع‌ترین راه‌ها برای تشخیص سفت بودن سوپاپ‌ها یا خرابی گاید، استفاده از دستگاه وکیوم‌متر است. جزئیات کامل این روش را در مقاله تست خلاسنجی موتور و یا تست خلأ سنجی با اطلاعات سنسور مپ (MAP) بخوانید تا بدون آچار کشیدن، عیب اصلی را پیدا کنید.

تست نشت سوپاپ پس از باز کردن سرسیلندر (تست مایعات)

بررسی آب‌بندی سوپاپ با تست مایعات: برای بررسی آب‌بندی سوپاپ‌ها پس از باز کردن سرسیلندر از روی موتور، می‌توان با کمک مقداری آب (یا ترجیحاً نفت که بعداً باعث زنگ‌زدگی هم نشود) هم از قسمت پشت سوپاپ و هم از قسمت جلوی سوپاپ، آب‌بندی بودن سوپاپ را بررسی کرد. فیلم‌های 1 و 2 این دو روش را نشان می‌دهد.

نکته کاربردی: برای آنکه نشتی نفت از سوپاپ‌ها بهتر مشخص شود می‌توان کمی پودر تالک یا پودر جدایش که در ریخته‌گری استفاده می‌شود را به کف سرسیلندر پاشید تا به‌راحتی نشتی نفت مشخص شود.

استفاده از دستگاه وکیوم (خلأ) برای تست نهایی آب‌بندی: درصورتی‌که تعداد موارد برای بررسی زیاد باشد می‌توان از ابزار مخصوص بررسی آب‌بندی سوپاپ استفاده کرد. همان‌طور که در فیلم 3 و 4 ملاحظه می‌شود یک دستگاه ایجاد فشار منفی (خلأ) برای این آزمایش کافی است.

همان‌طور که در فیلم مشاهده می‌شود سرعت عمل این آزمایش بسیار بالا بوده و می‌توان گفت از دقت و کیفیت بسیار مناسبی هم برخوردار است. البته همان‌طور که ذکر شد از این روش برای زمانی که تعداد زیادی مورد برای آزمایش وجود دارد می‌توان استفاده کرد.

تشخیص خرابی نشیمن‌گاه و سیت سوپاپ با بازرسی چشمی

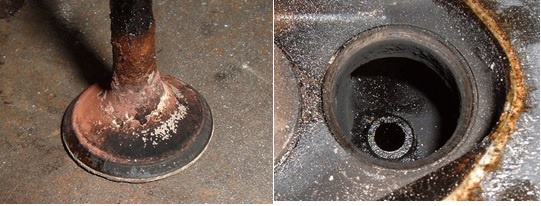

قبل از اقدام به هرگونه آب‌بندی یا تراشکاری، مرحله بازرسی چشمی بسیار مهم است. همان‌طور که در شکل ۵ مشاهده می‌کنید، پس از جداسازی سوپاپ از سرسیلندر، با مشاهده دقیق و اندازه‌گیری سطح نشیمن‌گاه (بشقابک سوپاپ) و سیت (روی سرسیلندر)، می‌توان وضعیت آب‌بندی را پیش‌بینی کرد.

بررسی آب‌بندی سوپاپ با مشاهده سوپاپ و سیتشکل 5- بررسی آب بندی سوپاپ‌ با مشاهده سوپاپ و سیت سوپاپ

در هنگام بازرسی چشمی باید به موارد زیر دقت کنید:

خوردگی و حفره‌دار شدن: وجود سوراخ‌های ریز یا خوردگی روی سطح مخروطی سوپاپ یا سیت، نشان‌دهنده نشت گازهای داغ احتراق است. در این حالت، حتی اگر سوپاپ را آب‌بندی کنید، دوام کمی خواهد داشت و حتماً باید سیت سوپاپ با فرز یا دستگاه تراش اصلاح شود.

گود افتادگی: اگر سطح نشیمن‌گاه سوپاپ بیش از حد پهن شده یا گود افتاده باشد، یعنی سوپاپ در اثر حرارت زیاد در سیت خود فرو رفته است. این وضعیت راندمان تنفسی موتور را به شدت کاهش می‌دهد.

سوختگی لبه سوپاپ: لبه‌های تیز یا سیاه‌شده نشانه عدم انتقال حرارت مناسب به سیت است که معمولاً به دلیل عدم آب‌بندی در دوره‌های قبل اتفاق افتاده است.

نکته: اگر در بازرسی چشمی مشاهده کردید که خط تماس سوپاپ و سیت (که قبلاً توضیح دادیم باید به‌صورت یک خط باریک باشد) به شکل یک سطح پهن و خاکستری درآمده است، به این معنی است که عملیات آب‌بندی قبلی به‌درستی انجام نشده یا عمر مفید سوپاپ به پایان رسیده است.

در این شرایط، بازرسی چشمی به شما می‌گوید که آیا با یک آب‌بندی دستی ساده (با خمیر و چوب) مشکل حل می‌شود یا نیاز به تعویض سیت سوپاپ دارید.

برای آب‌بندی سوپاپ چه خمیر و ابزاری لازم است؟

ماده اصلی کار خمیر آب‌بندی (خمیر سمباده) است. این خمیر معمولاً در دو درجه عرضه می‌شود: خمیر درشت‌دانه برای شروع کار و برداشتن ناصافی‌ها، و خمیر نرم برای پرداخت نهایی سطح تماس. در این مقاله هم خمیر نرم برای مرحله پایانی توصیه شده است. بعد از هر مرحله، خمیر باقی‌مانده را کاملاً از روی سوپاپ و سیت پاک کنید تا دانه‌های درشت وارد مرحله بعد نشوند.

برای گرفتن سوپاپ دو ابزار رایج است: دریل با دور قابل تنظیم که ساقه سوپاپ با شیلنگ لاستیکی کوتاه یا سوکت مخصوص به آن وصل می‌شود، و ابزار دستی (چوب یا مکنده آب‌بندی) که سوپاپ را روی بشقابک نگه می‌دارد و با دو دست چرخانده می‌شود. اگر مکنده را به کار می‌برید، سطح بشقابک سوپاپ باید تمیز و صاف باشد تا مکنده نچسبد و نلغزد.

آب‌بندی سوپاپ دستی چگونه انجام می‌شود؟

در روش دستی، کمی خمیر روی لبه مخروطی سوپاپ مالیده می‌شود، سوپاپ در گاید قرار می‌گیرد و با ابزار دستی چند بار به چپ و راست چرخانده می‌شود. هر چند ثانیه سوپاپ را کمی بلند کنید، بچرخانید و دوباره روی سیت بگذارید تا خمیر دوباره پخش شود. روش دستی کنترل بیشتری می‌دهد و خطر گود افتادن سیت را کم می‌کند، اما زمان‌برتر از دریل است.

وقتی دور تا دور سوپاپ و سیت یک خط تماس باریک، یکنواخت و مات پیدا کرد، خمیر درشت را پاک کنید و همین کار را با خمیر نرم تکرار کنید. در پایان سوپاپ و سیت را کاملاً تمیز کنید و با تست نفت یا خلأ (که بالاتر توضیح دادیم) آب‌بندی را بسنجید. اگر پس از چند بار تلاش خط تماس کامل نشد، به‌جای ادامه دادن، سیت را برای اصلاح یا تعویض به تراشکاری بسپارید.

آموزش آب‌بندی سوپاپ با دریل (روش سریع و حرفه‌ای)

بسیاری از تعمیرکاران برای افزایش سرعت عمل در کارگاه از دریل استفاده می‌کنند. اما هشدار: استفاده از دریل با دور بالا یا فشار بیش از حد، می‌تواند باعث «گود افتادگی» و تخریب سیت شود. برای اجرای صحیح این کار طبق مراحل زیر عمل کنید:

  1. آماده‌سازی: ابتدا سیت و سوپاپ را کاملاً تمیز کنید. مقداری خمیر آب‌بندی (ترجیحاً خمیر نرم) را روی لبه مخروطی سوپاپ بمالید.
  2. اتصال ایمن: از یک شیلنگ لاستیکی کوتاه یا سوکت مخصوص آب‌بندی برای اتصال ساقه سوپاپ به دریل استفاده کنید.
  3. تنظیم دور: حتماً از دریل با قابلیت تنظیم سرعت استفاده کنید. سرعت دریل باید بسیار پایین و در حد چرخش آرام باشد.
  4. حرکت رفت و برگشتی: دریل را فقط برای چند ثانیه روشن کنید، سپس سوپاپ را کمی بلند کنید، بچرخانید و دوباره در محل قرار دهید تا خمیرها دوباره توزیع شوند. این کار مانع از ایجاد شیارهای عمیق (خط‌انداختن) روی سیت می‌شود.

آب‌بندی سوپاپ یکی از حساس‌ترین مراحل در تعمیرات سرسیلندر است. استفاده از روش‌های سنتی مثل چوب و خمیر در کنار تکنیک‌های مدرن (مثل استفاده از دریل با دور پایین)، نیازمند دقت بسیار بالایی است. همان‌طور که در این مقاله بررسی کردیم، اگر عملیات آب‌بندی به‌درستی انجام نشود، با مشکلاتی نظیر افت کمپرس، ریپ زدن موتور، مصرف سوخت بالا و حتی سوختن مجدد سوپاپ‌ها مواجه خواهید شد.

اگر پس از آب‌بندی، باز هم شاهد افت توان موتور هستید، احتمالاً سیت‌ها دچار خوردگی عمیق شده‌اند و راهی جز تعویض سیت سوپاپ یا تراشکاری حرفه‌ای ندارید. همیشه به خاطر داشته باشید که هدف نهایی از آب‌بندی، رسیدن به یک خط تماس باریک و باکیفیت است، نه فقط براق کردن سطح سوپاپ!
