اندازهگیری کشش تسمه تایم
اهمیت اندازهگیری کشش تسمه تایم بعد از نصب
اندازهگیری کشش تسمه تایم خودرو بعد از نصب و تنظیم آن از اهمیت ویژهای برخوردار میباشد تا حین عملکرد موتور، زمانبندی یا تایم سوپاپها دچار مشکل نگردد. برای این منظور، مطابق شکل ۱، از دستگاه تنشیومتر یا اندازهگیری کشش تسمه تایم استفاده میشود.
آنچه در این مقاله خواهید خواند...
اندازهگیری کشش تسمه تایم خودرو بعد از نصب و تنظیم آن از اهمیت ویژهای برخوردار میباشد تا حین عملکرد موتور، زمانبندی یا تایم سوپاپها دچار مشکل نگردد. از اینرو میتوان مطابق شکل 1، از دستگاه Tensiometer یا اندازهگیری کشش تسمهتایم استفاده کرد.

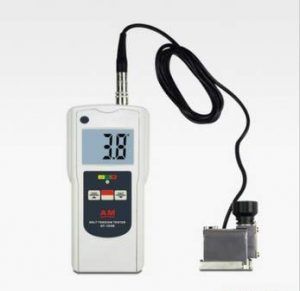

شکل 1- دستگاه تنشیومتر یا اندازهگیری کشش تسمه تایم
نحوه کار با دستگاه تنشیومتر و خواندن مقدار کشش
بدین منظور ابتدا باید تسمه تایم را در محل خود و با توجه به ملاحظات فنی خودروی مورد نظر نصب کرد و پس از آزاد کردن تسمه سفت کن، باید مطابق شکل 2، فک دستگاه تنشیومتر را بر روی تسمه نصب کرد و پس از سفت کردن پیچ فک آن میتوان مقدار کشش تسمه را قرائت کرد.

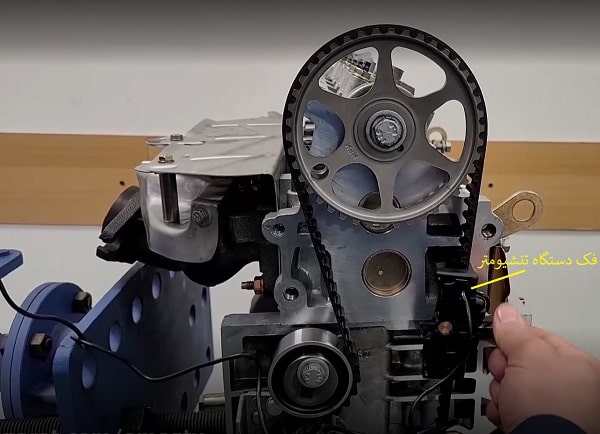

شکل 2- نصب دستگاه تنشیومتر
مقادیر مجاز کشش تسمه تایم برای موتور XU7
میزان مجاز کشش تسمهتایم در این حالت برای موتور XU7 باید بین 28 تا 32 کیلوگرم باشد. سپس فک دستگاه تنشیومتر را باید از تسمه جدا کرد و میللنگ را دو دور در جهت دوران موتور چرخاند و سپس مجددا نسبت به اندازهگیری کشش تسمهتایم اقدام کنید. در این حالت باید میزان کشش تسمهتایم بین 42 تا 46 کیلوگرم باشد.
| مرحله اندازهگیری کشش (موتور XU7) | مقدار مجاز (کیلوگرم) | توضیحات فنی |
|---|---|---|
| مرحله اول: پس از نصب و تنظیم | 28 – 32 kg | بلافاصله پس از نصب و سفت کردن پیچ فک تنشیومتر بر روی تسمه. |
| مرحله دوم: پس از دوران میللنگ | 42 – 46 kg | پس از دو دور چرخاندن میللنگ در جهت دوران موتور و اندازهگیری مجدد. |
چکلیست بازرسی نهایی و عیبیابی سیستم تایمینگ
در صورتیکه کشش تسمهتایم در محدوده مجاز نباشد باید مجددا تسمهتایم را باز کرده و عملیات تایمگیری را مجددا تکرار کرد ضمن آنکه باید نسبت به صحت عملکرد موارد زیر نیز اقدام کرد:
- سالم و اصل بودن تسمهتایم
- نصب صحیح تسمهتایم با توجه به جهت درج شده بر روی آن
- سالم بودن تسمه سفتکن
- سالم بودن فنر تسمه سفتکن
- سالم بودن چرخ تسمه سر میللنگ
- سالم بودن چرخ تسمه سر میلبادامک
- مجاز بودن مقدار لقی چرخ تسمه واترپمپ، تسمه سفتکن، چرختسمه سر میللنگ و چرختسمه سر میلبادامک
اگر در حین اندازهگیری کشش متوجه عیوب ظاهری در دندانهها یا لبه تسمه شدید، حتماً راهنمای جامع علائم خرابی تسمه تایم را برای تشخیص ریشهای مشکل بررسی نمایید.
