نقاط جوش فابریک در بدنه خودرو منظم، هماندازه و با فاصله استاندارد هستند. هر تغییر در نظم، فاصله یا شکل ظاهری آنها معمولاً نشانه تصادف، تعویض قطعه یا تعمیر غیراستاندارد است. در این مقاله روش صحیح بازرسی نقاط جوش را بررسی میکنیم مهارتی که در دوره کارشناسی خودرو به صورت عملی آموزش داده میشود.
آنچه در این مقاله خواهید خواند...
نقاط جوش چیست؟
نقاط جوش در بدنه خودرو به محلهایی گفته میشود که ورقهای فلزی بدنه به وسیله فرآیند جوشکاری نقطهای به یکدیگر متصل شدهاند. این نوع جوشکاری یکی از رایجترین روشهای اتصال قطعات در صنعت خودروسازی است و به دلیل سرعت بالا، دقت مناسب و استحکام کافی، بهطور گسترده در خطوط تولید خودرو مورد استفاده قرار میگیرد.
در جوشکاری نقطهای، دو یا چند ورق فلزی با اعمال فشار و عبور جریان الکتریکی در یک نقطه مشخص به هم متصل میشوند. نتیجه این فرآیند، ایجاد نقاطی منظم، هماندازه و یکنواخت بر روی بدنه خودرو است که در حالت فابریک، دارای فاصله مشخص و الگوی تکرارپذیر هستند.
نقاط جوش نقش بسیار مهمی در استحکام سازهای بدنه خودرو دارند و محل قرارگیری آنها معمولاً در بخشهایی مانند ستونها، رکابها، شاسی، کف خودرو و محل اتصال گلگیرها دیده میشود. به همین دلیل، بررسی دقیق این نقاط در کارشناسی بدنه خودرو میتواند اطلاعات ارزشمندی درباره سلامت یا سابقه تعمیرات بدنه ارائه دهد.
در صورت تصادف و تعویض بخشی از بدنه خودرو، نقاط جوش نواری و نقطهای از لحاظ ظاهر و فاصله ممکن است تغییر کنند. این تغییرات میتوانند نشانهای مناسب برای تشخیص تعویض قطعات بدنه هنگام کارشناسی رنگ و بدنه باشند.

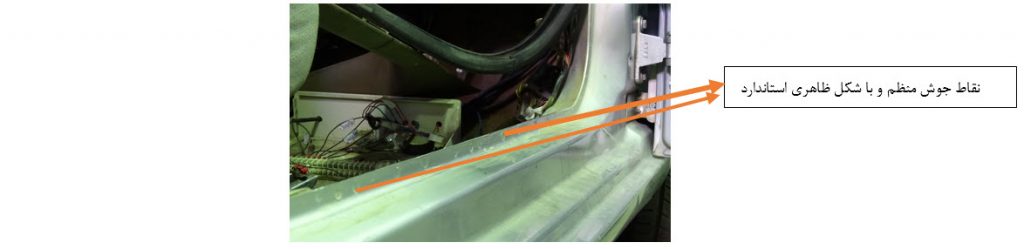

نقاط جوش بهصورت منظم و استاندارد قرار گرفتهاند و نشان میدهند که بدنه بدون عیب است. کارشناس خودرو این بخش را بدون مشکل تشخیص خواهد داد.

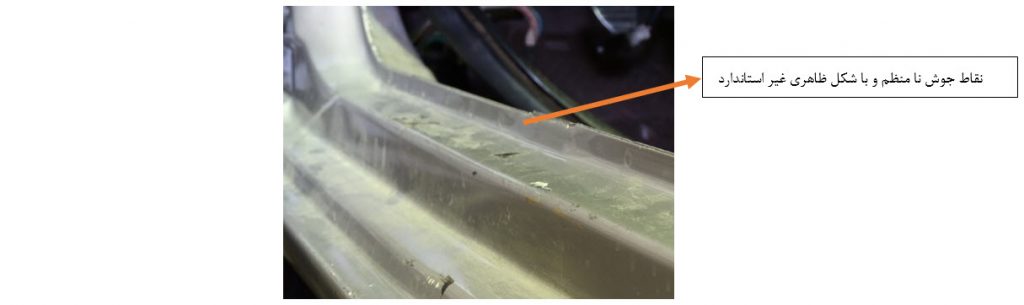

در برخی نواحی، نقاط جوش دیده نمیشوند و تغییرات در نظم آنها مشخص است. با بررسی دقیق، کارشناس خودرو ممکن است نتیجه بگیرد که برشی در رکاب انجام شده است. همچنین با اندازهگیری ضخامت رنگ در نواحی مشکوک، میتوان قسمت تعویض شده را دقیقتر تشخیص داد.
چگونه نقاط جوش را بررسی کنیم؟
بررسی نقاط جوش، بخش حیاتی کارشناسی بدنه خودرو است. با رعایت نکات زیر میتوانید به راحتی تشخیص دهید که آیا قطعات بدنه فابریک هستند یا دستخوش تعمیر و تعویض شدهاند.
| مرحله | نکات مهم | توضیح کوتاه |
|---|---|---|
| نظم و فاصله نقاط جوش | نقاط جوش فابریک همیشه هماندازه و منظم | فاصله بین نقاط مشخص و استاندارد است؛ هر تغییر در نظم یا فاصله میتواند نشانه تعویض یا تعمیر باشد |
| شکل ظاهری نقاط جوش | جوش فابریک صاف و همرنگ با سطح ورق | جوشهای برجسته، فرورفته یا نامنظم نشاندهنده عملیات تعمیر یا جوش مجدد است |
| بررسی ضخامت رنگ | ضخامت رنگ اطراف نقاط جوش | ناهمگونی یا ضخامت غیر طبیعی نشانه ترمیم یا برش قطعه است |
| مقایسه با نمونه فابریک | مقایسه با نمونه اصلی خودرو یا عکس کارخانهای | تفاوت در ترتیب، اندازه یا ظاهر نقاط جوش نشانگر دستکاری است |
| ابزارهای کمکی | تستر ضخامت رنگ، نور مناسب، ذرهبین یا دوربین کوچک | ابزارهای کمکی برای بررسی دقیق نقاط جوش و تشخیص تعمیرات |
نکات تکمیلی
- بررسی نقاط جوش تنها کافی نیست؛ حتماً با کارشناسی رنگ و بدنه ترکیب شود
- عدم وجود نقاط جوش در محلهای استاندارد به تنهایی نشانه مشکل است و باید سایر پارامترها نیز بررسی شوند
- همیشه از چشم و ابزار دقیق همزمان استفاده کنید
جوشکاری بدنه خودرو در خط تولید
بدنه خودروهای مدرن معمولاً از ورقهای فولادی با استحکام بالا ساخته میشوند. برای افزایش مقاومت و کاهش وزن، این ورقها در بخشهایی مانند رکابها، ستونها و کف خودرو تحت عملیات فرمدهی هندسی قرار میگیرند.
در مرحله بعد، ورقها با استفاده از جیگ و فیکسچرهای خط تولید در موقعیت دقیق قرار میگیرند و معمولاً توسط رباتهای صنعتی مونتاژ میشوند. این دقت باعث میشود که نقاط جوش در حالت فابریک، منظم و یکنواخت باشند.
عملیات جوشکاری شامل:
- جوش نقطهای (Spot Weld): اتصال دو یا چند ورق در نقاط مشخص با اعمال فشار و جریان الکتریکی
- جوش نواری (Seam Weld): اتصال طولی ورقها برای افزایش استحکام و دوام
استفاده از این روشها در خط تولید باعث میشود:
- استحکام سازه حفظ شود
- وزن بدنه سبک باقی بماند
- فاصله و نظم نقاط جوش دقیق و استاندارد باشد
اهمیت شناخت روشهای جوشکاری برای کارشناسی
آشنایی با روشهای جوشکاری به کارشناسان کمک میکند تا تشخیص دهند تغییرات در نقاط جوش طبیعی هستند یا ناشی از تعمیرات غیر استاندارد. نقاط جوش نامنظم یا اضافی معمولاً توسط تعمیرکار انجام شده و با روشهای کارخانه متفاوت است. بنابراین، ترکیب بررسی نقاط جوش با اندازهگیری ضخامت رنگ و بررسی وضعیت کلی بدنه، دقیقترین نتیجه را در فرآیند کارشناسی بدنه خودرو فراهم میکند.
نکات کاربردی
بررسی نقاط جوش یکی از مهمترین مراحل کارشناسی بدنه است. نقاط جوش فابریک منظم و یکنواخت هستند و تغییر در ظاهر یا فاصله آنها میتواند نشانه تعمیر یا تعویض قطعه باشد.
نکات کلیدی برای کاهش ریسک خرید خودرو:
- مقایسه نقاط جوش با نمونه فابریک یا تصاویر کارخانهای
- اندازهگیری ضخامت رنگ اطراف نقاط جوش
- توجه به عدم تقارن، جاهای خالی یا جوش اضافی
- ترکیب بررسی نقاط جوش با کارشناسی رنگ و بدنه
- در صورت شک، استفاده از کارشناس حرفهای
سوالات متداول درباره بازرسی نقاط جوش خودرو:
نقاط جوش فابریک خودرو چه ویژگیهایی دارند؟
نقاط جوش فابریک توسط رباتهای صنعتی انجام میشوند و دارای فاصله مشخص، اندازه یکنواخت و الگوی تکرارپذیر هستند. سطح آنها صاف و همرنگ با ورق بدنه است.
چطور بفهمیم نقاط جوش خودرو تعمیری است؟
نقاط جوش تعمیری معمولاً نامنظم، برجسته یا فرورفته هستند و فاصله استاندارد ندارند. همچنین ضخامت رنگ اطراف آنها با سایر نقاط بدنه متفاوت است. مقایسه با نمونه فابریک یا تصاویر کارخانهای دقیقترین روش تشخیص است.
جوش نقطهای و جوش نواری در خودرو چه تفاوتی دارند؟
جوش نقطهای برای اتصال دو یا چند ورق در نقاط مشخص با اعمال فشار و جریان الکتریکی استفاده میشود. جوش نواری برای اتصال طولی ورقها به کار میرود و استحکام و دوام بیشتری ایجاد میکند.
برای بررسی نقاط جوش به چه ابزاری نیاز است؟
دستگاه ضخامتسنج رنگ، نور مناسب و در صورت نیاز ذرهبین یا دوربین کوچک ابزارهای اصلی هستند. بررسی نقاط جوش باید همیشه با کارشناسی رنگ و بدنه ترکیب شود.
