سنسور ABS یا سنسور سرعت چرخ، یکی از اجزای حیاتی سیستم ترمز ضد قفل است که وظیفه ارسال اطلاعات سرعت هر چرخ به یونیت کنترل ABS را بر عهده دارد. در صورت خرابی این قطعه، عملکرد سیستم ABS مختل شده و ایمنی خودرو کاهش مییابد. روشن شدن چراغ ABS، لرزش پدال ترمز یا کاهش شتاب خودرو از نشانههای رایج خرابی این سنسور هستند. در این مقاله، به بررسی کامل علائم خرابی و روشهای تست و عیبیابی سنسور ABS میپردازیم.
آنچه در این مقاله خواهید خواند...
در مقاله قبلی، به تفصیل در مورد انواع و عملکرد سنسور ABS صحبت کردیم. اما سوال اصلی اینجاست: از کجا بفهمیم این قطعه حیاتی دچار مشکل شده است؟ در این مقاله، به بررسی تخصصی علائم خرابی سنسور ABS، نقش کلیدی آن در سیستم ایمنی خودرو و همچنین روشهای عملی بررسی و عیبیابی آن (از تست با مولتیمتر تا تحلیل کدهای خطا) میپردازیم.
با توجه به اینکه این قطعه در میان تعمیرکاران و دفترچههای فنی به نام سنسور سرعت چرخ نیز شناخته میشود، برای درک بهتر و جلوگیری از خستهکننده بودن متن، از هر دو عبارت به صورت متناوب استفاده خواهیم کرد. اگر چراغ ABS خودروی شما روشن شده یا در هنگام ترمزگیری لرزش غیرعادی حس میکنید، این راهنما برای شماست.
سنسور ABS چیست و چه نقشی در سیستم ترمز دارد؟
همانطور که بارها اشاره شد، یکی از اهداف تکنولوژی ارتقای ایمنی در سیستمهای مختلف است. سیستم ترمز یکی از مهمترین سامانههای مرتبط با ایمنی خودرو است طی سالیان دراز تکنولوژیهای بسیاری در ارتقای کیفیت این سیستم معرفی شده است. ترمز ABS یکی از این موارد است.
عملکرد سیستم ABS بر اساس دریافت اطلاعات سرعت چرخها و سرعت خودرو و مقایسه این دو با یکدیگر است؛ بنابراین اگر اطلاعات مربوط بهسرعت چرخها ارسال نشود یا مشکل داشته باشد عملکرد سیستم ABS دچار مشکل خواهد شد. حتی اگر اطلاعات دریافتی از یک سنسور چرخ با سایر سنسورها نیز متناقض باشد نشانه بروز مشکل در سیستم است.
فراموش نکنید که حتی با خرابی سیستم ABS، ترمز مکانیکی خودروی شما همچنان عمل میکند، اما به صورت یک ترمز معمولی. برای اینکه بدانید در این حالت ترمزگیری شما به کدام یک از انواع سیستم ترمز خودرو (دیسکی یا کاسهای) متکی است، این راهنمای جامع را مطالعه کنید.
علائم خرابی سنسور ABS در پراید، ۲۰۶ و سمند
بر اساس رویه کلی بررسی سیستمها، ابتدا به علائم خرابی سنسور ABS پرداخته میشود. شکل 1 آثار اصلی خرابی را نشان میدهد.
شکل 1- علائم اصلی خرابی سنسور ABS
رایجترین نشانههایی که به شما میگوید سنسور ای بی اس خودرو خراب است عبارتند از:
- روشن شدن چراغ استوپ و ABS: سادهترین راه تشخیص که با ثبت کد خطا همراه است.
- لرزش یا دل زدن پدال ترمز: احساس ضربه زیر پا هنگام ترمزگیریهای معمولی.
- فعال نشدن ترمز ABS
- کاهش شتاب و توان خودرو: به دلیل اختلال در اطلاعات ارسالی به ECU موتور و گیربکس (به ویژه در خودروهای اتوماتیک).
- عدم تعادل در زمان ترمز زدن
- ثبت کد خطا
شناختهشدهترین و سادهترین علائم خرابی سنسور سرعت چرخ، روشنشدن چراغ اخطار ABS در مجموعه نشاندهنده است. زمانی که چراغ هشدار سیستم روشن میشود حتماً کد خطا مربوطه نیز ثبت شده است. البته مشاهده کد خطا بدون استفاده از دستگاه عیبیاب تقریباً غیرممکن است.
یکی دیگر از آثار خرابی رایج در سیستم ABS ، دل زدن پدال ترمز زیر پا هنگام ترمزگیری است. یکی دیگر از علائم خرابی سنسور ABS ترمزگیری کشیدهشدن خودرو به یک سمت است که نشانه عدم تعادل در فعالشدن ترمزها در یک چرخ یا چند چرخ است.
باتوجهبه اینکه اطلاعات سرعت چرخها بهعنوان اطلاعات مربوط بهسرعت خودرو از طریق شبکه مالتی پلکس در اختیار سایر یونیتها مثلاً یونیت مدیریت موتور یا یونیت گیربکس اتومات (در صورت وجود) قرار میگیرد؛ بنابراین امکان دارد دریافت اطلاعات نادرست توسط ECUهای مدیریت موتور و گیربکس اتومات منجر به ایجاد شرایط نامناسب در حرکت خودرو شود یکی از این آثار عدم کشش مناسب خودرو است به عبارت سادهتر خودرو به توان یا شتاب مناسب نمیرسد.
گاهی اوقات مشکل از خودِ سنسور ABS نیست، بلکه نقص در ساختار هیدرولیکی یا ضعیف شدن بوستر باعث اختلال در ترمزگیری میشود. پیشنهاد میکنیم با مطالعه مطلب ساختار بوستر و اجزای سیستم ترمز، با قطعات مکانیکی که با سنسورها در ارتباط هستند، آشنا شوید.
آموزش گامبهگام روش تست و عیبیابی سنسور ABS (با دستگاه و بدون دستگاه)
روش بررسی سنسورها از یکرویه عمومی مطابق شکل 2 پیروی میکند.

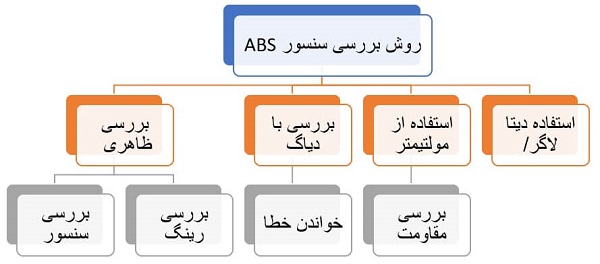

شکل 2- روش بررسی سنسور سرعت چرخ
راهنمای بررسی ظاهری و فیزیکی سنسور ABS (پیش از تعویض)
باتوجهبه محل قرارگیری این سنسور شاید در برخی خودرو ها بررسی ظاهری امکانپذیر نباشد. اما در صورتی به نظر شما احتمال مشکل از سنسور است میتوانید سنسور را بهصورت ظاهری بررسی کنید. وجود هر نوع شکستگی روی بدنه اصلی سنسور دلیل خرابیان است و باید تعویض شود. یکی از مشکلات رایج در سنسور کثیفشدن سنسور است. کثیفی سنسور به دلیل هرگونه جرم گرفتن شامل گلولای جاده و یا بردههای لنت یا دیسک است. توجه کنید همانطور که در مقاله قبلی در مورد ساختار سنسور بیان شد سنسور اثر هال یا القایی هر دو دارای واحد آهنربا هستند؛ بنابراین جذب برادههای فلزی نیز چیز عجیبی نیست. شکل 3 نمونهای از این موارد رانشان میدهد.

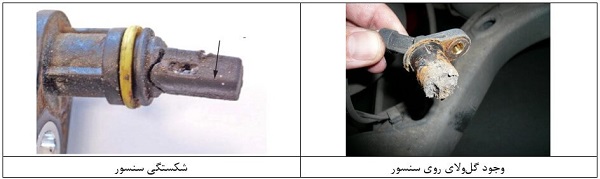

شکل 3- خرابیهای سنسور سرعت چرخ

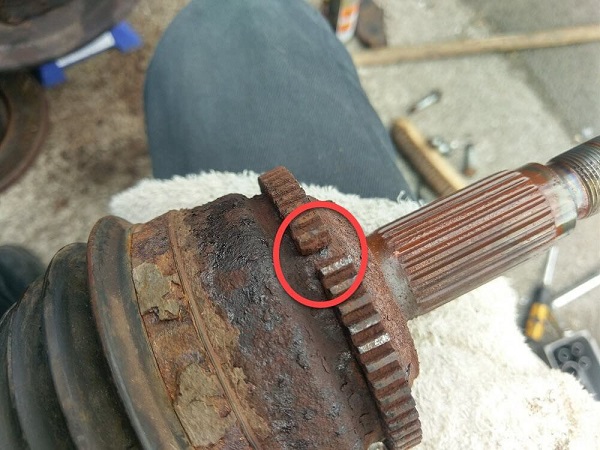

شکل 4- شکستگی در رینگ دندانهای سنسور سرعت
عیبیابی تخصصی سنسور ABS با دستگاه دیاگ و تحلیل کدهای خطا
یکی از سادهترین و بهترین روشها بررسی اجزا الکتریکی با کمک دستگاه عیب یاب است. در مورد سنسورها بهصورت کلی میتوان علاوه بر بررسی کدهای خطا، پارامترهای سنسور مربوطه را نیز بررسی کرد.
برای شروع عیبیابی، ابتدا باید دستگاه را به پورت OBD خودرو متصل کنید. اگر با نحوه کار با این ابزار آشنایی ندارید، پیشنهاد میکنیم مقاله جامع ما درباره آموزش کار با دستگاه دیاگ و تحلیل دادههارا مطالعه کنید تا بتوانید کدهای خطای سنسور ABS را به درستی تفسیر کنید.
لیست کدهای خطای سنسور ABS و مفهوم آنها
دستگاه دیاگ کمک فراوانی به تعمیرکار میکند تا با سرعت بیشتری عیوب را بیابد. کدهای خطای عمومی مرتبط با سنسور سرعت چرخ عبارتاند از:
- C0221
- C0222
- C0223
- C0225
- C0226
- C0227
- C0229
- C0235
- C0236
- C0237
- C0238
- C0245
کدهای معرفی شده کدهای عمومی خطا هستند اگر شرکتی کد خاص خطا را نیز داشته باشد برایآنکه تفاوت زیادی با کدبندی عمومی نداشته باشد یک عدد 1 (نشانه خاص بودن کد) بجای صفر درج میشود؛ یعنی اگر در دستگاهی کد C1225 مشاهده شد این کد بهصورت خاص مربوط به سنسور ABS آن خودرو است.
| کد خطا | عیوب مرتبط با سنسور | شرح و علت عیب | سایر عیوب احتمالی |
|---|---|---|---|
| C0221 C0225 C0235 |
چرخ جلو راست چرخ جلو چپ چرخهای عقب |
مدار سنسور قطعی دارد؛ خرابی کانکتور سنسور؛ قطعشدگی در سیمهای سنسور؛ خرابی خود سنسور | خرابی ECU |
| C0222 C0226 C0236 |
چرخ جلو راست چرخ جلو چپ چرخهای عقب |
اطلاعات سنسور دریافت نمیشود؛ خرابی سنسور؛ خرابی کانکتور؛ کثیفی سنسور | خرابی ECU |
| C0223 C0227 C0237 |
چرخ جلو راست چرخ جلو چپ چرخهای عقب |
سیگنال دریافتی اشتباه است؛ سنسور خراب است؛ سیمهای سنسور اتصال ضعیف بدنه دارند؛ سیم سیگنال اتصال به مثبت یا منفی دارد | خرابی ECU |
| C0229 | چرخ جلو راست | سیگنال خارج از محدوده است؛ سنسور خراب است؛ دسته سیم اتصالی دارد | خرابی ECU |
| C0238 | کلی | اطلاعات دریافتی سنسورها مطابقت ندارد؛ یک یا چند سنسور خراب است | – |
شکل 5- جدول تفسیر کدهای عمومی خطا برای سنسور سرعت چرخ
کدهای خطای اختصاصی سنسور ABS پراید
| ردیف | کد خطا | عیوب مرتبط با سنسور | شرح عیب و علت احتمالی | سایر عیوب |
|---|---|---|---|---|
| ۱ تا ۴ | C0221 C0225 C0235 |
چرخهای جلو و عقب | قطعی در مدار یا سیمهای سنسور؛ خرابی کانکتور سنسور؛ سوختن سنسور | خرابی ECU |
| ۵ تا ۷ | C0222 C0226 C0236 |
چرخهای جلو و عقب | اطلاعات سنسور دریافت نمیشود؛ کثیفی شدید نوک سنسور؛ خرابی کانکتور | خرابی ECU |
| ۸ تا ۱۰ | C0223 C0227 C0237 |
چرخهای جلو و عقب | سیگنال اشتباه؛ اتصال ضعیف بدنه سیمها؛ اتصال سیم سیگنال به مثبت یا منفی | خرابی ECU |
| ۱۱ | C0229 | چرخ جلو راست | سیگنال خارج از محدوده استاندارد؛ اتصالی در دسته سیم | خرابی ECU |
| ۱۲ | C0238 | کلی (سیستمی) | عدم مطابقت اطلاعات سنسورها با یکدیگر؛ خرابی یک یا چند سنسور به صورت همزمان | – |
شکل 6- جدول عیبیابی سنسور ABS پراید
آموزش تست سنسور ABS با مولتیمتر (تست اهمی و ولتاژی)
متناسب با نوع سنسور میتواند پارامترهای مختلف سنسور را اندازهگیری کرد. بهعنوانمثال اگر سنسور از نوع مقاومتی – آهنربایی یا از نوع القایی باشد میتوان مقاومت سیمپیچ داخلی را بهعنوان یک مرجع در نظر گرفت و پس از اندازهگیری آن را با اعداد کارخانه تولیدکننده مقایسه کرد. شکل 7 نمونه از بررسی با مولتیمتر را نشان میدهد.
برای عیبیابی دقیق و اندازهگیری مقاومت سنسور، نیاز به استفاده از مولتیمتر دارید. اگر با تنظیمات این ابزار آشنایی ندارید، پیشنهاد میکنیم ابتدا مقاله کاربرد و نحوه کار با مولتی متر را مطالعه کنید. همچنین برای یادگیری تخصصیتر در حوزه برق، میتوانید از آموزش رایگان برق خودرو – کار با مولتیمتر دیجیتال و اتوماتیک استفاده کنید تا تستها را با دقت بالاتری انجام دهید.

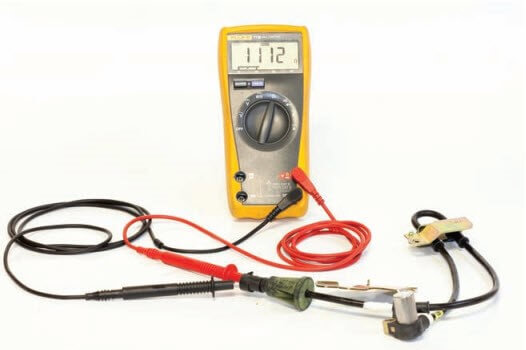

شکل 7- استفاده از مولتیمتر برای اندازهگیری مقاومت سنسور از نوع مقاومتی – آهنربایی
بهعنوانمثال شکل 8 پایههای مورد بررسی سنسورها را نشان میدهد. باتوجهبه اینکه عموماً واحد کنترل الکترونیکی ترمز بیشتر در دسترس است تا سنسورها میتوان با مراجعه به نقشه موردنظر پس از جداکردن کانکتور HECU از محل خود تست اهمی را بین پایههای هر سنسور انجام داد

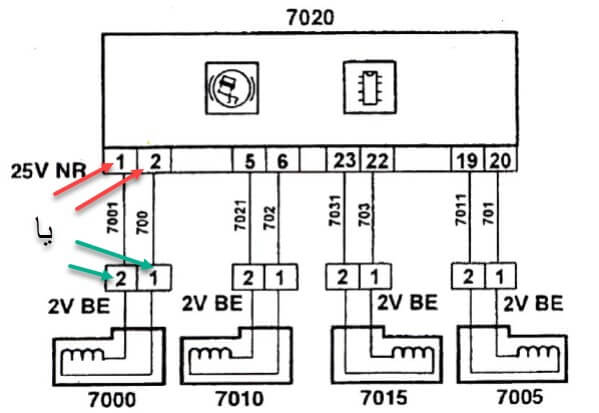

شکل 8- بررسی پایههای سنسورهای ABS روی HECU – سمند قدیمی- سنسور القایی
برای مثال بر اساس شکل 8 پس از جداکردن کانکتور HECU از طریق پینهای دسته سیم پایههای (1-2) و (5-6) و (23-22) و (19-20) تست اهمی شوند مقاومت آن باید بین 900 الی 2100 اهم باشد.
بررسیهای ولتاژ را میتوان با مولتیمتر نیز انجام داد؛ اما به دلیل حساسیت بالا پیشنهاد میشود از اسیلوسکوپ استفاده شود
عیبیابی پیشرفته سنسور ABS با اسیلوسکوپ (تحلیل سیگنال)
با اسیلسکوپ یا دیتالاگرها منحنیهای خروجی را میتوان بررسی کرد. در 8 الی 10 منحنی اصلی سنسورهای مختلف سرعت چرخ مشاهده میشود.

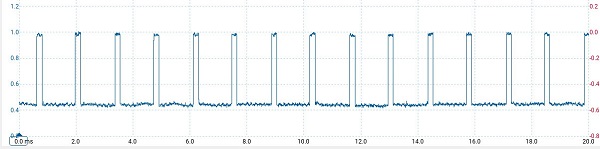

شکل 9- منحنی استاندارد سنسور چرخ از نوع اثر هال

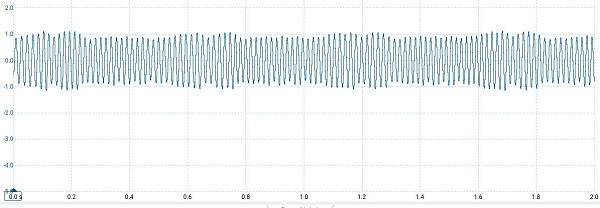

شکل 10- منحنی استاندارد سنسور سرعت چرخ از نوع القایی

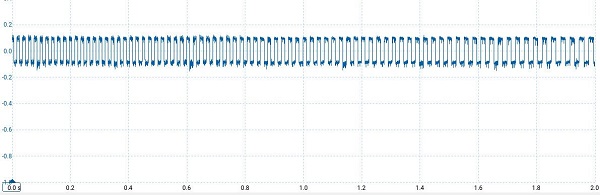

شکل 11- منحنی استاندارد سنسور چرخ از نوع آهنربایی – مقاومتی
بهعنوان نمونه همانطور که در شکل 9 نشاندادهشده است محدوده عملکردی سنسور ABS از نوع القایی بین 1+ الی 1- نشاندادهشده است. البته این محدود متناسب با نوع برند تا نزدیک 1.5+ الی 1.5- نیز تغییر میکند. اگر سنسوری در بررسی ولتاژی بیش از 2+ الی 2- و یا کمتر از 1+ الی 1- تولید کرد نشانه وجود مشکل در سنسور یا مدار تغذیه آن است. به شکل 12 توجه کنید.
شکل 12-نمونه تفسیر عملکرد سنسور با استفاده از منحنی خروجی
سوالات متداول
سنسور ABS چیست؟
سنسور ABS یا سنسور سرعت چرخ، قطعهای است که سرعت چرخها را اندازهگیری کرده و اطلاعات آن را به یونیت ABS ارسال میکند.
علائم خرابی سنسور ABS چیست؟
روشن شدن چراغ ABS، لرزش پدال ترمز، کشیده شدن خودرو هنگام ترمزگیری و ثبت کد خطا از مهمترین علائم خرابی سنسور ABS هستند.
آیا با خرابی سنسور ABS ترمز خودرو از کار میافتد؟
خیر، ترمز مکانیکی خودرو همچنان عمل میکند اما سیستم ضد قفل غیرفعال میشود.
چگونه میتوان سنسور ABS را تست کرد؟
با استفاده از دستگاه دیاگ، مولتیمتر (تست اهمی و ولتاژی) یا اسیلوسکوپ میتوان عملکرد سنسور را بررسی کرد.
مقاومت استاندارد سنسور ABS چقدر است؟
در سنسورهای القایی معمولاً بین 900 تا 2100 اهم است (بسته به مدل خودرو).
آیا کثیف بودن سنسور ABS باعث خرابی میشود؟
بله، تجمع برادههای فلزی یا گلولای میتواند عملکرد سنسور را مختل کند.
جمع بندی
سنسور ABS یکی از مهمترین اجزای سیستم ترمز ضد قفل است که خرابی آن میتواند عملکرد ایمنی خودرو را تحت تأثیر قرار دهد. اگرچه در صورت خرابی این سنسور، ترمز مکانیکی همچنان فعال است، اما قابلیت کنترل خودرو در ترمزهای شدید کاهش مییابد. بررسی ظاهری، استفاده از دستگاه دیاگ، تست اهمی با مولتیمتر و تحلیل سیگنال با اسیلوسکوپ از مهمترین روشهای عیبیابی این قطعه هستند. تشخیص بهموقع و تعمیر اصولی سنسور ABS میتواند از بروز خطرات جدی در رانندگی جلوگیری کند.
آنچه در این مقاله آمد مختصری از علائم خرابی سنسور ABS یا همان سرعت چرخ و روشهای بررسی آن است. در مقالههای دیگر سایر اجزا سیستم ABS مورد بررسی و تحلیل قرار خواهد گرفت.
نویسنده: مهندس بهروز خطیبی
