روش نقشه‌خوانی هیوندای و کیا

نقشه‌خوانی هیوندای و کیا یعنی تفسیر نمادها، کد رنگ سیم‌ها و شناسه کانکتورها در نقشه‌های برقی این خودروها، برای عیب‌یابی سریع‌تر سیستم‌های الکتریکی و الکترونیکی. هیوندای و کیا با بیش از ۳۰۰ هزار دستگاه در ایران، رتبه اول خودروهای وارداتی باکیفیت را دارند و مدل‌هایی مثل ورنا به دلیل تیراژ بالا، بیشترین نیاز به نقشه سیم‌کشی دقیق را دارند.
در این مقاله، مرحله‌به‌مرحله نحوه خواندن نقشه‌های الکتریکی هیوندای و کیا آموزش داده می‌شود؛ از نام‌گذاری سیستم‌ها و کدهای رنگ سیم گرفته تا شناسایی کانکتورها و جعبه فیوز و رله.

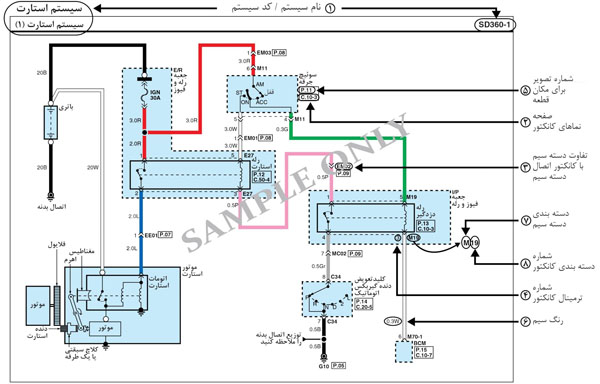

شرکت‌های خودروسازی از قواعدی مشخص و منظم برای ایجاد زبان مشترک و تسهیل در بررسی، تحلیل، عیب‌یابی و رفع عیب سیستم‌های برقی و الکترونیکی استفاده می‌کنند که در این مقاله به نحوه نقشه‌خوانی هیوندای و کیا پرداخته می‌شود. شکل ۱ نمونه‌ای از نقشه خودروهای هیوندای و کیا را نشان می‌دهد.

شکل 1-نمونه‌ای از نقشه الکتریکی خودروهای هیوندای و کیا

مراحل نقشه‌خوانی هیوندای و کیا

نام و کد سیستم در نقشه هیوندای و کیا

در این بخش نام و کد سیستم الکتریکی(مانند سیستم استارت، سیستم شارژ، چراغ‌های جلو، بوق و غیره) درج می‌گردد و به راحتی می‌توان با توجه به نیاز، مدار سیستم موردنظر را پیدا کرد.

صفحه‌نمای کانکتور و اجزا در نقشه هیوندای و کیا

با استفاده از عبارت درج شده در این قسمت می‌توان به صفحه حاوی اطلاعات کانکتوری که دسته سیم را به قطعه مورد نظر متصل می کند به شرح زیر پی برد:

• شکل نمای جلوی کانکتور که به سمت دسته‌سیم است.
• رنگ کانکتور
• شماره ترمینال
• رنگ سیم‌کشی
• کارکرد ترمینال

لازم به ذکر است که بخش‌های مختلف کانکتور در بخش (4) مورد بررسی قرار گرفته است ضمن آنکه پین‌هایی که به دسته سیم متصل نیست با علامت خط تیره(-) نشان داده شده است.
در مثال شکل 2 موارد فوق نشان داده شده است.

شکل 2-تفسیر کانکتور اتصال دسته سیم به قطعه

نمای کانکتور و اتصال دسته‌سیم

با استفاده از عبارت درج شده در این بخش، می‌توان به اینترکانکتورهای(Inter-connector) یا کانکتورهای میانی که بین بخش‌های مختلف دسته‌سیم قرار گرفته است پی برد.
لازم به ذکر است که بخش‌های مختلف کانکتور در بخش (4) مورد بررسی قرار گرفته است ضمن آنکه پین‌هایی که به دسته سیم متصل نیست با علامت ستاره(*)نشان داده شده است.

شکل 3 نمونه‌ای از این نوع کانکتور را نشان می‌دهد.

شکل 3-نمونه‌ای از اینترکانکتور یا کانکتور میانی بین دسته‌سیم

نمای کانکتور و ترتیب شماره‌گذاری

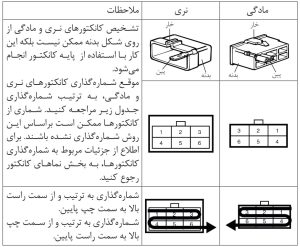

در این بخش نمای نری و مادگی و همچنین نحوه شماره‌بندی کانکتورهای مطابق شکل 4 نمایش داده می‌شود.

شکل 4-تصویر کانکتور و نحوه شماره‌بندی آن

توجه داشته باشید که نمای تمامی کانکتورها از سمت بخش باز شدن کانکتور است و از سمت متصل به دسته سیم نیست مگر آنکه به طور واضح بیان شده باشد.

جانمایی قطعات و اجزا در نقشه

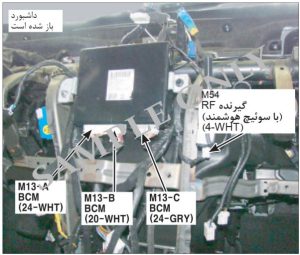

در این بخش مطابق شکل 5 شماره تصویر از کانکتور یا قطعه موردنظر نشان داده می‌شود به نحوی که با مراجعه به آن تصویر به راحتی می‌توان موقعیت قطعه یا کانکتور موردنظر را شناسایی کرد که به آن تصویر جانمایی هم گفته می‌شود.

شکل 5-تصویر جانمایی کانکتور و قطعات

قطر و کد رنگ سیم در نقشه هیوندای و کیا

در این بخش از عدد و حرف استفاده می‌شود به نحوی که عدد بیان کننده قطر سیم موردنظر است که به راحتی با توجه به قطر آن بتوان سیم‌های نازک را از سیم‌های با قطر متوسط و ضخیم تشخیص داد و حرف مربوط به کد رنگ سیم مطابق شکل 6 است.

شکل 6-کدهای رنگ خودروهای هیوندای و کیا

در سیم‌های دو رنگ با دو حرف نشان داده می‌شود به نحوی که حرف اول سمت راست رنگ نوار را نشان می‌دهد در حالیکه حرف بعدی زمینه رنگ سیم را نشان می‌‌دهد. مثلا اگر بر روی سیمی عبارت Y/B درج شده است به معنی اینکه رنگ زمینه این سیم زرد است و رنگ نوار آن مشکی است یعنی سیم زرد یا نوار مشکی رنگ.

طبقه‌بندی دسته‌سیم در نقشه هیوندای و کیا

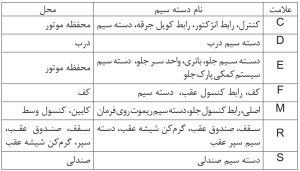

در این بخش عبارتی درج می‌شود که از طریق تفسیر آن می‌توان نام دسته‌سیم مربوطه را مطابق شکل 7 بدست آورد.

شکل 7-کدهای دسته‌سیم

لازم به ذکر است که کدهای دسته‌سیم با توجه به نوع خودرو و تجهیزات نصب شده بر روی آن می‌تواند تنوع بیشتری داشته باشد که بدین منظور استفاده از مستندات اصلی و بخصوص استفاده از نرم‌افزار GDS پیشنهاد می‌شود.

شناسه کانکتور در نقشه هیوندای و کیا

شناسه کانکتور متشکل از نوع دسته‌سیم، جانمایی و شماره متناظر با کانکتور است.
مثال: شکل 8 نحوه تفسیر یک شناسه کانکتور را نشان می‌دهد.

شکل 8-نحوه تفسیر یک شناسه کانکتور

شناسه کانکتورهای که دو دسته‌سیم را به هم متصل می‌کنند مطابق شکل 9 است.

شکل 9-نحوه تفسیر شناسه کانکتورهای اتصال دو دسته‌سیم

برای شناسایی جعبه رله و فیوز نیز مطابق شکل 10 اقدام می‌شود.

شکل 10-نحوه شناسایی جعبه رله و فیوز

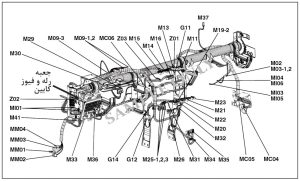

شکل 11 یک نوع چیدمان و جانمایی دسته‌سیم زیر داشبورد که دسته‌سیم اصلی نیز نامیده را نشان می‌دهد.

شکل 11-نمونه‌ای از چیدمان و جانمایی دسته‌سیم اصلی

تفسیر عبارات درج شده در شکل 11 در شکل 12 نشان داده شده است.

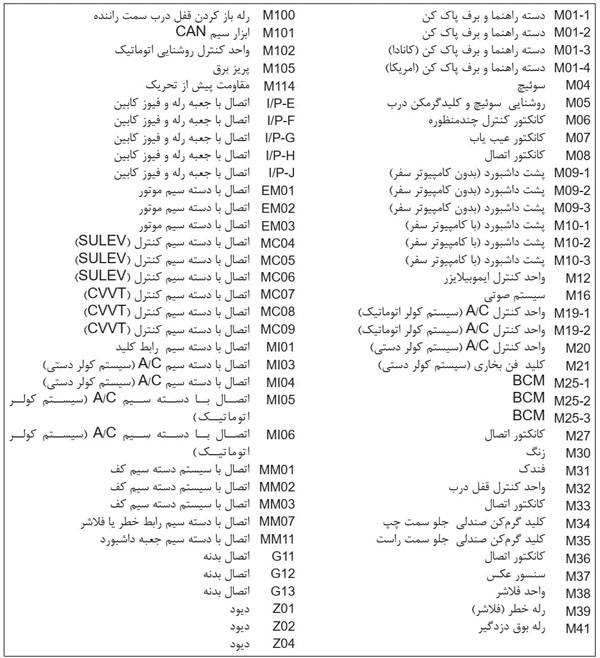

شکل 12-تفسیر عبارات درج شده روی دسته‌سیم اصلی

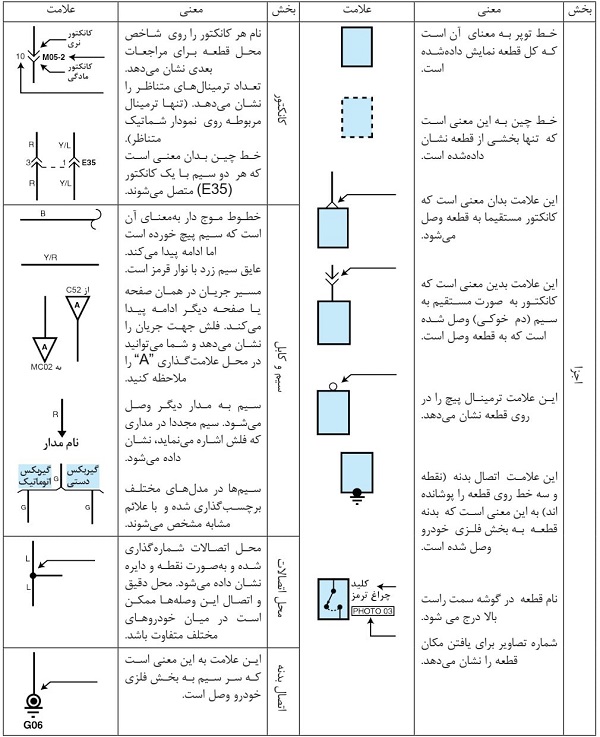

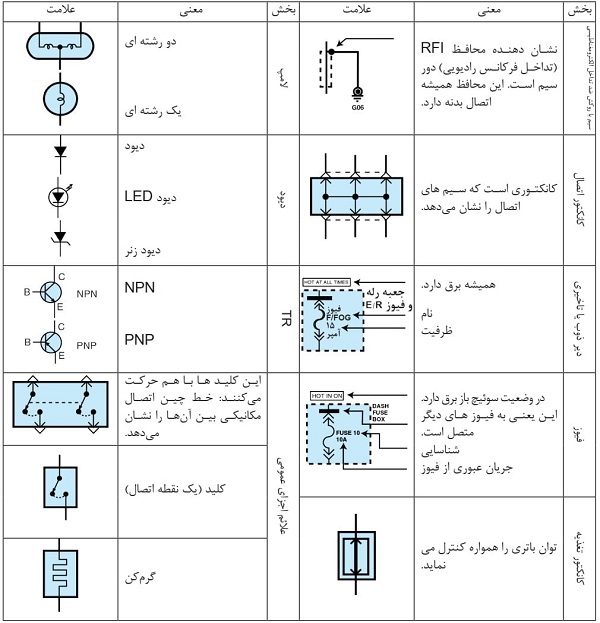

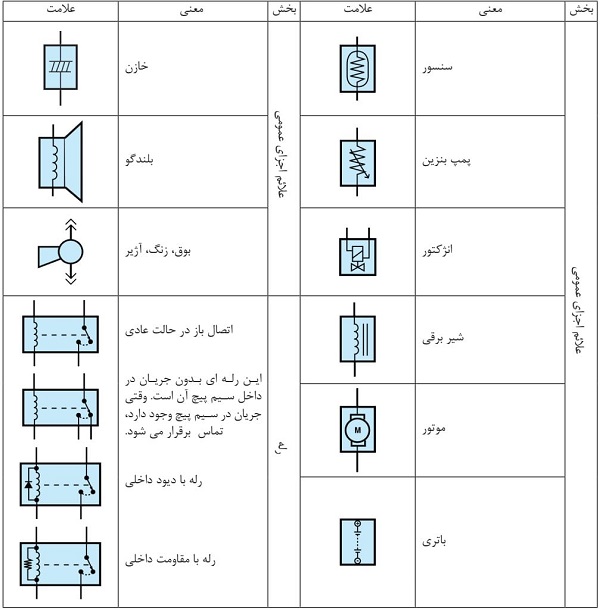

شکل‌های 13 تا 15 نمادهای استاندارد و پرکاربرد در نقشه‌های برقی خودروهای هیوندای و کیا را نشان می‌دهد.

شکل 13-نمادهای پرکاربرد در نقشه‌خوانی هیوندای و کیا

شکل 14-نمادهای پرکاربرد در نقشه‌خوانی هیوندای و کیا

شکل 15-نمادهای پرکاربرد در نقشه‌خوانی هیوندای و کیا

تسلط کامل بر نقشه‌خوانی و رفع عیب سیستم‌های برقی هیوندای و کیا نیازمند تمرین عملی روی خودروی واقعی و کار با دستگاه دیاگ تخصصی GDS است. برای یادگیری این مهارت‌ها به‌صورت کاربردی، می‌توانید در دوره آموزش برق و انژکتور هیوندای و کیا ایمگ شرکت کنید.

سوالات متداول

نقشه‌خوانی هیوندای و کیا چیست؟

نقشه‌خوانی هیوندای و کیا یعنی تفسیر نمادها، کد رنگ سیم‌ها، شناسه کانکتورها و کد سیستم‌ها در نقشه‌های برقی این خودروها، به منظور بررسی، تحلیل و عیب‌یابی سریع‌تر سیستم‌های الکتریکی و الکترونیکی.

کد رنگ سیم در نقشه هیوندای و کیا چگونه خوانده می‌شود؟

در سیم‌های دو رنگ، حرف اول رنگ نوار و حرف بعدی رنگ زمینه سیم را نشان می‌دهد؛ برای مثال Y/B به معنای سیم زرد با نوار مشکی است.

چگونه می‌توان کانکتور نری و مادگی را در نقشه هیوندای و کیا تشخیص داد؟

نمای هر کانکتور از سمت باز شدن آن (نه سمت متصل به دسته‌سیم) نمایش داده می‌شود و با علامت‌ها و شماره‌گذاری استاندارد، نوع نری یا مادگی و ترتیب پین‌ها مشخص می‌گردد.

شناسه کانکتور در نقشه هیوندای و کیا چه اطلاعاتی نشان می‌دهد؟

شناسه کانکتور از نوع دسته‌سیم، جانمایی و شماره متناظر با آن کانکتور تشکیل شده و برای پیدا کردن سریع محل هر کانکتور روی خودرو استفاده می‌شود.

برای یادگیری کامل نقشه‌خوانی هیوندای و کیا باید چه دوره‌ای گذراند؟

دوره برق و انژکتور هیوندای و کیا ایمگ، نقشه‌خوانی تخصصی این خودروها را همراه با کار عملی روی خودرو و دستگاه دیاگ GDS آموزش می‌دهد.
