نرم‌افزار GDS چیست؟ آشنایی با کاربردهای آن در هیوندای و کیا

نرم‌افزار GDS (مخفف Global Diagnostic System) سیستم تخصصی عیب‌یابی و اطلاعات فنی است که به‌طور اختصاصی توسط شرکت‌های هیوندای و کیا ارائه شده است. امروزه با افزایش تعداد مدل‌های خودرو، حجم اطلاعات مربوط به سرویس، تعمیرات و شماره قطعات بسیار زیاد شده و نرم‌افزارهایی مانند GDS این اطلاعات را مدیریت و در دسترس تعمیرکاران قرار می‌دهند. در این مقاله و مقالات بعدی این مجموعه، با قابلیت‌های GDS از جمله دسترسی به نقشه‌های الکتریکی و تفسیر کدهای خطا که در دوره آموزش برق هیوندای و کیا در دانشگاه صنعتی شریف هم آموزش داده می‌شوند آشنا خواهید شد. حتی اگر فعلاً قصد خرید سخت‌افزار دیاگ تخصصی هیوندای و کیا را ندارید، این مقاله برای شما مفید است؛ چون نرم‌افزار GDS بدون سخت‌افزار نیز قابل استفاده است.

نرم افزار GDS

GDSمخفف عبارت Global Diagnostic System است که با ترجمه تحت لفظی سیستم عیب‌یابی جهانی به‌صورت اختصاصی توسط شرکت‌های Hyundai و Kia ارائه شده است. این مجموعه از دو بخش نرم‌افزاری و سخت‌افزاری تشکیل شده است. شکل 1 این دسته‌بندی را نشان می‌دهد.

شکل 1 – دسته‌بندی اجزا سیستم  نرم افزار GDS

بخش سخت‌افزاری مجموعه GDS

بخش سخت‌افزاری این سیستم در بازار تحت عنوان کلی دیاگ VCI یا دیاگ GDS شناخته می‌شود. در مقاله دستگاه دیاگ و انواع آن در مورد انواع آن مطالبی آماده است. شکل 2 این دستگاه را نشان می‌دهد.

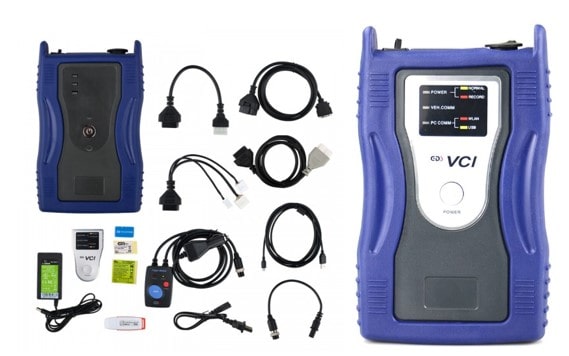

شکل 2- دستگاه دیاگ VCI و تجهیزات جانبی آن

در هنگام خرید سخت‌افزار دستگاه دیاگ VCI بر اساس آپشن‌های مورد درخواست تجهیزات جانبی آن نیز در دسترس خواهد بود. به همراه تجهیزات سخت‌افزاری خریداری شده برنامه نرم‌افزاری آن نیز به روشی در دسترس خریدار قرار می‌گیرد. برنامه‌های نرم‌افزاری قدیمی‌تر (ورژن‌های پایین‌تر نرم‌افزار) معمولاً بر روی DVD به مشتری تحویل داده می‌شود. برنامه‌های به‌روزتر (معمولاً بعد از 2020) عموماً آنلاین بوده و با دریافت کدهای دسترسی، می‌توانید آنها را دریافت و استفاده کنید.

شکل 3- ارائه سخت‌افزار VCI به همراه نرم افزار GDS روی لپ‌تاپ صنعتی

بخش نرم‌افزاری مجموعه GDS

بخش نرم‌افزاری مجموعه GDS یا همان برنامه GDS حاوی بخش عظیمی از اطلاعات در مورد خودروهای شرکت‌های هیوندای و کیا است. این اطلاعات به‌صورت خلاصه در شکل 4 نشان‌داده‌شده است.

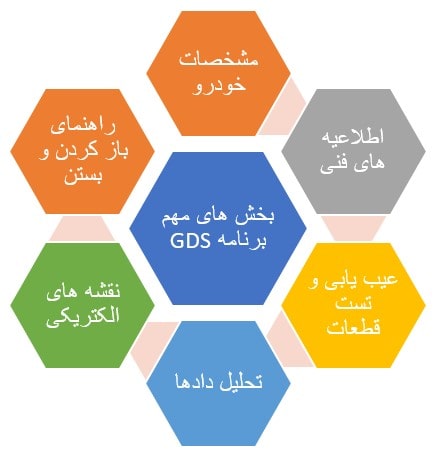

شکل 4- بخش‌های مهم نرم افزار GDS

برای اینکه دقیق‌تر این نرم‌افزار مورد بررسی قرار بگیرد. بخش‌های از روی صفحه اصلی برنامه تشریح می‌شود. به شکل 5 نگاه کنید.

1- منو آگاهی از اتصالات به نرم افزار 2GDS -منو راهنمای استفاده از نرم افزار 3GDS- تعیین مدل خودرو
4- تعیین سیستم مورد بررسی 5- اطلاعات عمومی 6- عیب‌یابی 7- سفارشی‌سازی و بروز رسانی
8- تعمیرات 9- منو ابزارهای فعال و دسترسی سریع

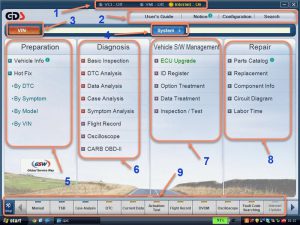

شکل 5- اجزا اصلی صفحه اول نرم افزار GDS

به‌صورت کلی ممکن است به نظر برسد این نرم‌افزار برای عیب‌یابی و رفع عیب مناسب است و کاربری آن به‌صورت دیاگ است. اما باید توجه کرد این نرم‌افزار نیازهای فراوانی را بر طرف می‌کند. به‌عنوان‌مثال یکی از مهم‌ترین نیازهای تعمیرکار دانستن مدارهای الکتریکی است.

دسترسی به نقشه‌های الکتریکی و نقشه دسته سیم با GDS

همانطور که در روش تحلیل نقشه‌های الکتریکی خودروهای مختلف (به‌عنوان نمونه خانواده پژو یا تیبا) اشاره شد، دسترسی به این مدارها برای تحلیل و تشخیص عیب بسیار ضروری است. با استفاده از نرم افزار GDS شما به‌تمامی نقشه‌های الکتریکی خودروهای هیوندای و کیا دسترسی خواهید داشت. شکل 6 نمونه‌ای از نمایش این مدارها در برنامه GDS است.

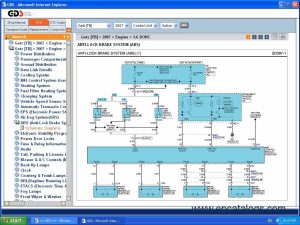

شکل 6- نمونه دسترسی به نقشه‌های الکتریکی در برنامه GDS ( مدار ABS- خودرو Getz 2007 با موتور 1.6 )

علاوه بر نقشه‌های شماتیک در GDS می‌توانید به نقشه دسته سیم خودروهای هیوندای و کیا نیز دسترسی پیدا کنید.

شکل 7- نمونه نقشه دسته سیم – نقشه دسته سیم جلو داشبورد خودرو Accent -2015

یکی دیگر از بخش‌های که بدون سخت‌افزار نیز می‌توان از آن بهره برد اطلاعات مربوط به خطاهای موجود است. اکثر تعمیرکاران به دلیل نیاز از دیاگ‌های مولتی برند استفاده می‌کنند. برای تفسیر کد خطا می‌توان از اطلاعات این نرم‌افزار استفاده کرد. باتوجه‌به اینکه این اطلاعات در شرکت‌های سازنده تولید شده است بسیار قابل‌اطمینان است.

تفسیر کد خطا (DTC) با نرم‌افزار GDS

در بخش DTC Guide با مشخص‌کردن خودرو خطاها معرفی شده و شیوه بررسی تا رفع عیب آن نیز بیان می‌شود. شکل 8 نمونه‌ای از این مورد را نشان می‌دهد.

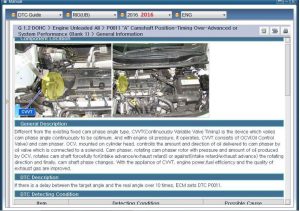

شکل 8- نمونه از مطالب موجود در بخش DTC guide

روش باز و بست و نکات سرویس و نگهداری در GDS

یکی دیگر از بخش‌های مفید نرم افزار GDS که بدون وجود سخت‌افزار VCI نیز قابلیت استفاده دارد. مربوط روش باز و بست یا نکات سرویس و نگهداری در خودرو های مختلف است. (شکل 9 و 10)

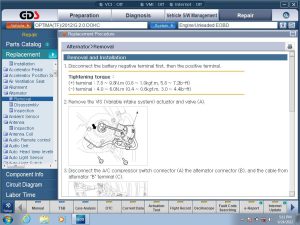

شکل 9- نمونه اطلاعات روش باز کردن و بستن درنرم افزار GDS

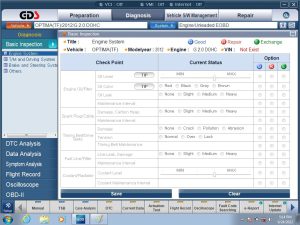

شکل 10- نمونه جدول نکات سرویس و نگهداری

تحلیل نشانه‌های خرابی و شناسایی موتور با GDS

یکی دیگر از بخش‌های قابل‌دسترسی در این نرم‌افزار، بخش آثار و نشانه‌های ممکن است. در یک‌رویه بسیار ساده مراحل قابل‌بررسی را معرفی می‌کند. به‌عنوان‌مثال در شکل 11 بررسی اولیه حالتی که دسته دنده اتومات به وضعیت D نمی‌رود را در خودرو Optima با موتور بنزینی مورد بررسی قرار می‌دهد.

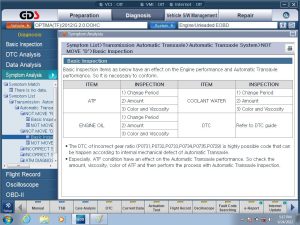

شکل 11- تحلیل نشانه‌های خرابی

اگر به دنبال نشانه‌های برای شناسایی موتور هستید برنامه GDS به‌راحتی این موضوع را در اختیار شما قرار می‌دهد. (شکل 12)

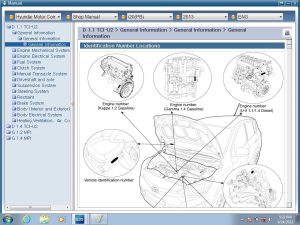

شکل 12- نحوه شناسایی موتور و محل درج شماره فنی موتور

توجه کنید آنچه در این مقاله ذکر شد کاربردهای برنامه GDS بدون استفاده از سخت‌افزار دستگاه VCI بود . قطعاً استفاده از نرم‌افزار و سخت‌افزار با هم مزایای بسیار بیشتری خواهد داشت.
استفاده از نرم افزار GDS برای کسانی که روی خودروهای کیا و هیوندای کار می‌کنند پیشنهاد می‌شود. بیشتر شرکت‌های خودروساز نرم‌افزارهای جامعی مانند GDS برای خودروهای خود دارند. در مقاله‌های بعدی این نرم‌افزارهای کاربردی نیز به‌تدریج معرفی خواهند شد.

سوالات متداول

نرم‌افزار GDS چیست؟

GDS (مخفف Global Diagnostic System) نرم‌افزار تخصصی عیب‌یابی و اطلاعات فنی است که به‌صورت اختصاصی توسط شرکت‌های هیوندای و کیا ارائه می‌شود. این سیستم شامل دو بخش سخت‌افزاری (دستگاه دیاگ VCI) و نرم‌افزاری است و اطلاعاتی مانند نقشه‌های الکتریکی، تفسیر کدهای خطا، روش‌های سرویس و نگهداری و شناسایی موتور را در اختیار تعمیرکار قرار می‌دهد.

آیا نرم‌افزار GDS رایگان است؟

خیر. نرم‌افزار GDS معمولاً همراه با خرید سخت‌افزار دیاگ VCI در اختیار خریدار قرار می‌گیرد و برای استفاده مستمر از آن نیاز به تمدید کد دسترسی (به‌صورت آبونمان، معمولاً سالانه یا دوسالانه) وجود دارد.

 آیا برای استفاده از GDS حتماً باید سخت‌افزار VCI داشته باشیم؟

خیر، بخش‌هایی از نرم‌افزار GDS مانند دسترسی به نقشه‌های الکتریکی، تفسیر کد خطا (DTC Guide)، روش باز و بست و نکات سرویس و نگهداری، بدون نیاز به سخت‌افزار VCI هم قابل استفاده هستند.

نرم‌افزار GDS چه کاربردهایی برای تعمیرکار خودروهای هیوندای و کیا دارد؟

از جمله کاربردهای GDS می‌توان به دسترسی به نقشه‌های الکتریکی و نقشه دسته سیم، تفسیر کدهای خطا (DTC)، مشاهده روش‌های باز و بست و نکات سرویس و نگهداری، تحلیل نشانه‌های خرابی و شناسایی شماره فنی موتور اشاره کرد.

 آیا آموزش کار با GDS در دوره برق هیوندای و کیا ارائه می‌شود؟

بله، در دوره آموزش برق و انژکتور هیوندای و کیا در دانشگاه صنعتی شریف، کار با نرم‌افزارهایی مانند GDS از جمله خواندن نقشه‌های الکتریکی و تفسیر کدهای خطا آموزش داده می‌شود.
