لوازم تعمیرات ایسیو (ECU)؛ لیست کامل ابزار و تجهیزات مورد نیاز

لوازم تعمیرات ایسیو شامل مولتی‌متر، منبع تغذیه، هیتر و هویه صنعتی، دستگاه دیاگ، پروگرامر، تستر ایسیو و اسیلوسکوپ است که هرکدام نقش مشخصی در عیب‌یابی و تعمیر برد ایفا می‌کنند. برخلاف تصور عمومی، تعمیر ایسیو تنها به مهارت فردی وابسته نیست؛ بلکه نیازمند استفاده از همین ابزارها و تجهیزات تخصصی نرم‌افزاری و سخت‌افزاری است. در ادامه، هر یک از این تجهیزات به همراه کاربرد و مزیت آن بررسی می‌شود.

چک‌لیست ابزار تعمیر ECU

چرا ایسیو اهمیت دارد و چرا تعمیر آن به ابزار تخصصی نیاز دارد؟

واحد کنترل الکترونیکی یا ایسیو (ECU) در واقع مغز الکترونیکی خودرو است که حاوی برنامه‌های کاربردی و جداول جستجوی از قبل برنامه‌ریزی شده است. این قطعه وظیفه دارد تمامی داده‌های سنسورها یا حسگرها را دریافت کند و پس از پردازش سیگنال‌های سنسورها، مقایسه لازم با داده‌های موجود در جداول جستجو را انجام دهد و تصمیمات مطلوب برای کارکرد بهینه سیستم‌های مکاترونیکی خودرو اخذ کند و پس از آن نتیجه این تصمیمات را به صورت سیگنال‌های الکتریکی به عملگرها مثل انژکتورها، کویل‌ها، پمپ بنزین و غیره ارسال کند. به همین دلیل، هرگونه ایراد در ایسیو می‌تواند عملکرد کل خودرو را مختل کند. برای آشنایی با نشانه‌های رایج خرابی ایسیو و دلایل اصلی سوختن آن، مقالات علائم خرابی ایسیو و دلایل سوختن ایسیو خودرو را بخوانید.

شکل 1-نحوه ارتباط ایسیو با سایر اجزای سیستم مکاترونیکی

شکل 8-  ابزار تعمیر ایسیو نوعی دستگاه پروگرامر

1. کاربرد: خواندن و نوشتن اطلاعات حافظه مختلف ایسیوها و نودهای مالتی‌ پلکس خودرو
2. مزیت: رفع مشکلات نرم‌افزاری، ریست کردن ایسیو یا اعمال تغییرات برای بهینه‌سازی عملکرد سیستم‌های مختلف خودرو

لیست لوازم و تجهیزات تعمیر سخت‌افزاری ایسیو (ECU)

• میکروسکوپ تعمیرات برد

  بردهای ایسیو و نودهای مالتی‌پلکس خودرو از ظرافت و حساسیت خاصی برخوردار هستند و از سویی به دلیل استفاده از اجزای الکترونیکی ریز و قطعات SMD، دیدن این قطعات، پیدا کردن مشخصات آنها، بررسی عیوب ناشی از نحوه لحیم کاری، اتصالی‌های احتمالی و غیره بدون چشم مسلح دشوار و بعضا غیر ممکن است. لذا توصیه می‌شود که در تعمیرگاه ایسیو و نودهای مالتی‌پلکس خودرو از میکروسکوپ تعمیرات بردهای الکترونیکی استفاده شود تا فرآیند عیب‌یابی و رفع عیب این قطعات حساس و مهم با سرعت بیشتر و هزینه کمتری انجام شود. شکل 9 یک نوع از میکروسکوپ تعمیرات بردهای الکترونیکی را نشان می‌دهد. آزمایشگاه ایسیو و ریمپ کارگاه اتومکانیک دانشگاه صنعتی شریف به این نوع میکروسکوپ مجهز است و دانش‌پذیران گرامی در دوره  تعمیرات ایسیو با این دستگاه کار می‌کنند و ضمن یادگرفتن نحوه استفاده از آن، تاثیر آن را در عملیات تعمیرات ایسیو را به صورت عینی و عملی درک می‌کنند.

شکل 9- میکروسکوپ تعمیر ایسیو و نودهای مالتی‌پلکس

1. کاربرد: بررسی دقیق مسیرها، شناسایی قطعات کوچک مثل مقاومت‌های SMD، شناسایی ترک‌ها، سوختگی‌ها و غیره
2. مزیت: از مزایای استفاده از این لواز افزایش سرعت و دقت در فرآیند تعمیر ایسیو و نودهای مالتی‌پلکس و جلوگیری از آسیب به برد

• قلع‌کش و دستگاه هوای گرم

  یکی از مهمترین مهارت‌هایی که دانش‌پذیران دوره تعمیر ایسیو در مجموعه آموزشی ایمگ فرا می‌گیرند مهارت جدا کردن صحیح قطعات الکترونیکی از بردهای ایسیو یا نودهای مالتی‌پلکس است. بدین منظور مطابق شکل 10 از دستگاه تولید هوای گرم استفاده می‌شود تا با وزیدن جریان هوای گرم با دمای مشخص، قلع‌هایی که پایه‌های قطعات الکترونیکی را به برد ایسیو متصل کرده است را ذوب کند و پس از آن به راحتی بتوان قطعه را از روی برد جدا کرد. لازم به توضیح است افزایش بیش از حد دمای هوای که به برد اعمال می‌شود باعث آسیب دیدن قطعات الکترونیکی و همچنین مدار چاپی برد می‌شود لذا توصیه جدی می‌شود تا با کمترین دمای ممکن بتوان به این موضوع مهم پرداخت.

شکل 10-دستگاه تامین هوای گرم با دمای قابل تنظیم

پس از جدا شدن قطعات الکترونیکی از برد الکترونیکی ایسیو و نودهای مالتی‌پلکس باید قلع‌های ذوب شده و بعضا پخش شده روی برد الکترونیکی ایسیو را جمع‌آوری کرد تا از بروز اتصالی و مشکلات دیگر پیشگیری شود. بدین منظور مطابق شکل 11 می‌توان از دستگاه قلع‌کش استفاده کرد تا به راحتی قلع‌های اضافی روی برد را جمع‌آوری کرد. این موضوع پس از نصب قطعات الکترونیکی روی برد نیز باید انجام شود.

شکل 11- ابزار تعمیر ایسیو – قلع‌کش

1. کاربرد: ذوب کردن قلع به منظور جدا کردن قطعات الکترونیکی از روی بردهای ایسیو و نودهای مالتی‌پلکس، خارج کردن قلع اضافی، جدا کردن قطعات معیوب.
2. مزیت: افزایش سرعت، دقت و ایمنی حین انجام تعمیرات روی بردهای الکترونیکی ایسیو و نودهای مالتی‌پلکس

• تستر ایسیو

  برای انجام تعمیرات ایسیو و نودهای مالتی‌پلکس، در ابتدا باید نسبت به عیب‌یابی برد الکترونیکی موردنظر اقدام کرد تا پس از پیدا کردن عیب آن، نسبت به رفع عیب اقدام کرد. عملیات عیب‌یابی بردهای الکترونیکی ایسیو و نودهای مالتی‌پلکس را حین انجام عملیات‌های مختلف می‌توان بررسی و ارزیابی کرد. بدین منظور نیاز است که ایسیو یا نود مالتی‌پلکس بر روی خودرو نصب شود که این موضوع باعث هدررفت زیاد زمان و انرژی می‌شود و بعضا هنگام تعمیر برد ایسیو، دسترسی به خودرو امکان‌پذیر نیست. لذا تعمیرگاه ایسیو و نودهای مالتی‌پلکس می‌توان از تستر ایسیو استفاده کرد. این تستر عملیات کاری موتور را شبیه‌سازی می‌کند و از طریق اتصال تستر ایسیو به ایسیو، می‌توان کارکرد ایسیو را ارزیابی کرد و نسبت به عیب‌یابی آن با دستگاه دیاگ یا بدون آن در کوتاه مدت و با صرف انرژی کم اقدام کرد. شکل 12 یک نوع تستر ایسیو را نشان می‌دهد.

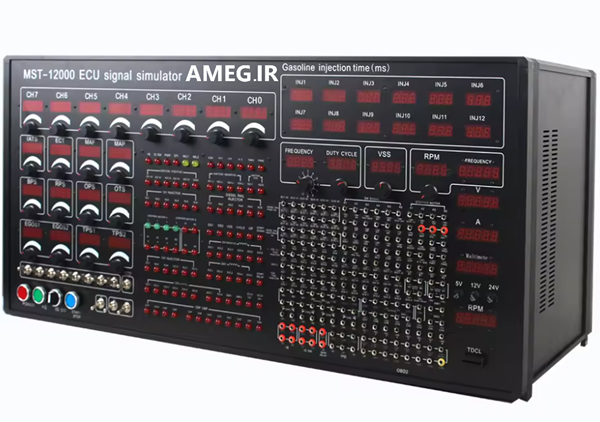

شکل 12- یک نوع تستر ایسیو

1. کاربرد: شبیه‌سازی سیگنال سنسورها، عملگرها و جریان برق ورودی ایسیو در تعمیرگاه یا آزمایشگاه تعمیر ایسیو و نودهای مالتی‌پلکس و مهیا کردن شرایط برای اتصال ایسیو به دستگاه دیاگ و انجام، تست عملگر، خواندن کدهای خطا، پاک کردن کدهای خطا، قرائت پارامترها و غیره از کاربردهای مهم این ابزار تعمیر ایسیو است.
2. مزیت: تشخیص سریع و دقیق عیوب ایسیو و نودهای مالتی پلکس بدون نیاز به نصب روی خودرو

• اسیلوسکوپ

  اسیلوسکوپ یکی دیگر از لوازم تعمیر ایسیو، بسیار کارآمد برای تحلیل سیگنال‌های الکتریکی است لذا برای انجام تحلیل‌ها و تعمیرات پیشرفته بردهای الکترونیکی ایسیو و نودهای مالتی‌پلکس می‌توان از این وسیله مهم استفاده کرد و با دقت بسیار خوب به تجزیه و تحلیل سیگنال‌های مختلف جریان برق بخش‌های مختلف پرداخت. شکل 13 یک نوع اسیلوسکوپ را نشان می‌دهد.

شکل 13-یک نوع اسیلوسکوپ

ابزارهای نرم‌افزاری و کامپیوتری؛ مکمل تجهیزات سخت‌افزاری ایسیو

• نرم‌افزارهای فلش ایسیو

  بعضا به دلایل مختلف، نرم‌افزارهای کاربردی ایسیو و جداول جستجوی آن دچار مشکل می‌شود و باعث می‌شود که کارکرد ایسیو و سیستم مکاترونیکی مورد نظر مختل شود، لذا با استفاده از برخی نرم‌افزارها مانند WinOLS، KESS، KTAG، ECM Titanium می‌توان برخی عیوب نرم‌افزاری ایسیو را برطرف کرد و کارکرد سیستم‌های مکاترونیکی خودرو مانند سیستم سوخت و جرقه موتور را به حالت فابریک یا کارخانه‌ای باز گرداند.

1. کاربرد: ایجاد تغییر در جداول جستجوی مختلف مانند زمان پاشش سوخت، مدت زمان پاشش سوخت، زمان جرقه‌زنی، زمان فعال شدن فن خنک‌کننده موتور، حذف کاتالیست، اصلاح عملکرد توربو و غیره
2. مزیت: امکان بهینه‌سازی عملکرد خودرو از طریق رفع عیوب نرم‌افزای ایسیو با زمان و هزینه کم

• نرم‌افزارهای دیاگ

  نرم‌افزارهای دیاگ در دو نوع قابل استفاده هستند. برخی بر روی لپ‌تاپ نصب شده و از طریق یک واسط کاربری به ایسیو متصل می‌شوند و در برخی دیگر از موارد، نرم‌افزارهای دیاگ بر روی دستگاه دیاگ نصب می‌شود و دیاگ نیز از طریق کانکتور OBD به ایسیو متصل می‌شود. در هر دو حالت برای عیب‌یابی و رفع عیب ایسیو، نودهای مالتی‌پلکس، سنسورها، عملگرها و غیره باید نرم‌افزار عیب‌یابی ایسیوی موردنظر موجود باشد. لذا همواره باید از به روز بودن نرم‌افزارهای دیاگ اطمینان حاصل کرد تا دیاگ به راحتی به ایسیوی موردنظر متصل شود.

1. کاربرد: امکان ارتباط سخت‌افزار دیاگ به ایسیوی موردنظر برای مشاهده دقیق‌تر داده‌ها، ذخیره گزارش‌ها و تحلیل کامل بخش‌های مختلف سیستم مکاترونیکی شامل ایسیو، سنسورها، عملگرها و شبکه
2. مزیت: عیب‌یابی و رفع عیب سریع و با صرف هزینه و انرژی کم

اهمیت آپدیت نرم‌افزارهای عیب‌یابی؛ چرا ابزارهای ما باید به‌روز باشند؟

از آنجایی که ایسیو و نودهای مالتی‌پلکس خودرو از دو بخش سخت‌افزار و نرم‌افزار تشکیل شده‌اند، در صورت بروز عیب در هر دو بخش سخت‌افزار و نرم‌افزار، عملکرد کلی برد الکترونیکی دچار اخلال شده و بنابراین سیستم مکاترونیکی موردنظر دچار خطا و نقض در کارکرد می‌شود. از این رو با توجه به ارزان‌تر بودن عیب‌یابی و رفع عیب نرم‌افزاری، در گام اول باید از صحت کارکرد نرم‌افزار بردهای الکترونیکی اطمینان حاصل کرد و در صورت کسب اطمینان از صحت کارکرد بخش نرم‌افزاری، به عیب‌یابی و رفع عیب سخت‌افزاری پرداخت. در این بین، یاد توجه ویژه به این موضوع داشت که اگر نرم‌افزار ایسیوی موردنظر موجود نباشد یا به روز نباشد، طبیعتا امکان برطرف کردن عیوب نرم‌افزاری وجود نخواهد داشت. لذا لازم است تعمیرکار ایسیو و نودهای مالتی‌پلکس، به طور دائمی، نرم‌افزارهای عیب‌یابی و برنامه‌ریزی ایسیو و نودهای مالتی‌پلکس را بررسی کنید و در صورت نیاز به روزرسانی کند تا در صورت نیاز با استفاده از آنها عملیات برطرف کردن عیوب در کوتاه مدت و با هزینه و انرژی کم انجام شود.

1. مزیت: پشتیبانی از خودروهای جدید، رفع عیوب در کوتاه مدت و با صرف زمان و هزینه کم

اهمیت انتخاب ابزار استاندارد در لیست لوازم تعمیرات ایسیو

لازم به توجه جدی به این موضوع است که بردهای الکترونیکی ایسیو و نودهای مالتی‌ پلکس، قطعاتی بسیار حساس و ظریف هستند و به راحتی دچار آسیب جدی می‌شوند. از اینرو حین انتخاب لوازم تعمیر ایسیو باید دقت کافی داشت تا ترجیحا از ابزارهای استاندارد استفاده کرد که دارای برخی خصوصیاتی همانند ضد الکتریسیته ساکن، کم بودن دامنه نوسان ولتاژ، کنترل دقیق ولتاژ و جریان و غیره داشته باشند تا از بروز عیب بیشتر برای بردهای الکترونیکی پیشگیری شود. از سویی ابزارهای اصلی و اورجینال دقت بالاتر و طول عمر بیشتری دارند و بنابراین از این دیدگاه نیز استفاده از ابزار استاندارد قابل توجیه است و مهمترین نکته این است که در فرآیند تعمیرات ایسیو و نودهای مالتی‌پلکس، یک اشتباه کوچک می‌تواند باعث سوختن کامل برد شود، بنابراین توصیه می‌شود تعمیرکاران ECU همیشه از تجهیزات استاندارد و مطمئن استفاده کنند.

جمع‌بندی

تعمیر ایسیو و نودهای مالتی‌پلکس خودرو، بدون استفاده از ابزار لوازم و تجهیزات تخصصی تعمیر ایسیو تقریباً غیرممکن است. از ابزارهای پایه مانند مولتی‌متر و هویه گرفته تا دستگاه‌های پیشرفته مانند پروگرامر، تستر ایسیو و غیره همگی نقش حیاتی در فرآیند عیب‌یابی و تعمیر ایسیو و نودهای مالتی‌پلکس دارند به نحوی که هر چقدر ابزار دقیق‌تر و حرفه‌ای‌تر باشد، احتمال موفقیت تعمیر بالاتر می‌رود و ریسک آسیب به ایسیو کاهش پیدا می‌کند و زمان و هزینه تعمیرات کاهش می‌یابد. به همین دلیل، اگر قصد ورود به حوزه تعمیر ایسیو دارید یا به دنبال ارتقای کارگاه خود هستید، سرمایه‌گذاری روی ابزار و تجهیزات استاندارد بهترین تصمیم خواهد بود؛ نتیجه‌ی این سرمایه‌گذاری را می‌توانید در آینده‌ی شغلی و درآمد تعمیرات ایسیو مشاهده کنید.

سوالات متداول

۱. برای شروع تعمیرات ایسیو حداقل به چه ابزاری نیاز داریم؟

حداقل ابزار ضروری شامل مولتی‌متر، هیتر و هویه، منبع تغذیه، دستگاه دیاگ و پروگرامر است.

۲. آیا برای تعمیرات ایسیو حتماً به اسیلوسکوپ نیاز داریم؟

اسیلوسکوپ ابزار پیشرفته‌ایه و برای شروع کار الزامی نیست، اما برای تعمیرات حرفه‌ای‌تر ضروری می‌شود.

۳. تفاوت دستگاه دیاگ و پروگرامر چیست؟

دیاگ برای عیب‌یابی و خواندن خطاست؛ پروگرامر برای خواندن و نوشتن مستقیم روی حافظه ایسیو. برای توضیح کامل‌تر دستگاه پروگرامر چیست را بخوانید.

۴. آیا می‌توان ایسیو را بدون تستر ایسیو تعمیر کرد؟

بله، اما تستر ایسیو زمان عیب‌یابی را به شدت کاهش می‌دهد و نیاز به نصب ایسیو روی خودرو را حذف می‌کند.
